Wie schließt man einen LED-Streifen an?

Domů > Blog über LED-Beleuchtung > Anleitungen > Wie schließt man einen LED-Streifen an?

Sind Sie bereit, einen LED-Streifen zu installieren, wissen aber nicht, wie Sie anfangen sollen? In unserer Schritt-für-Schritt-Anleitung erfahren Sie alles über den gesamten Prozess, vom Zuschneiden und Verdrahten bis hin zur Steuerung Ihrer LED-Streifen. In diesem Artikel stellen wir Ihnen nicht nur die benötigten Werkzeuge und Komponenten vor, sondern erklären Ihnen auch, wie Sie die einzelnen Teile richtig auswählen und anschließen, um ein perfektes Ergebnis zu erzielen.

Sichere Installation von LED-Streifen

Mit uns können Sie die Installation von LED-Streifen wie ein Profi durchführen, aber es ist wichtig, einige grundlegende Regeln zu beachten, da Sie mit elektrischem Strom arbeiten. Zu Beginn ist es wichtig zu beachten, dass Arbeiten mit 230 V Netzspannung nur von einer fachlich qualifizierten Person mit gültiger Zertifizierung durchgeführt werden dürfen.

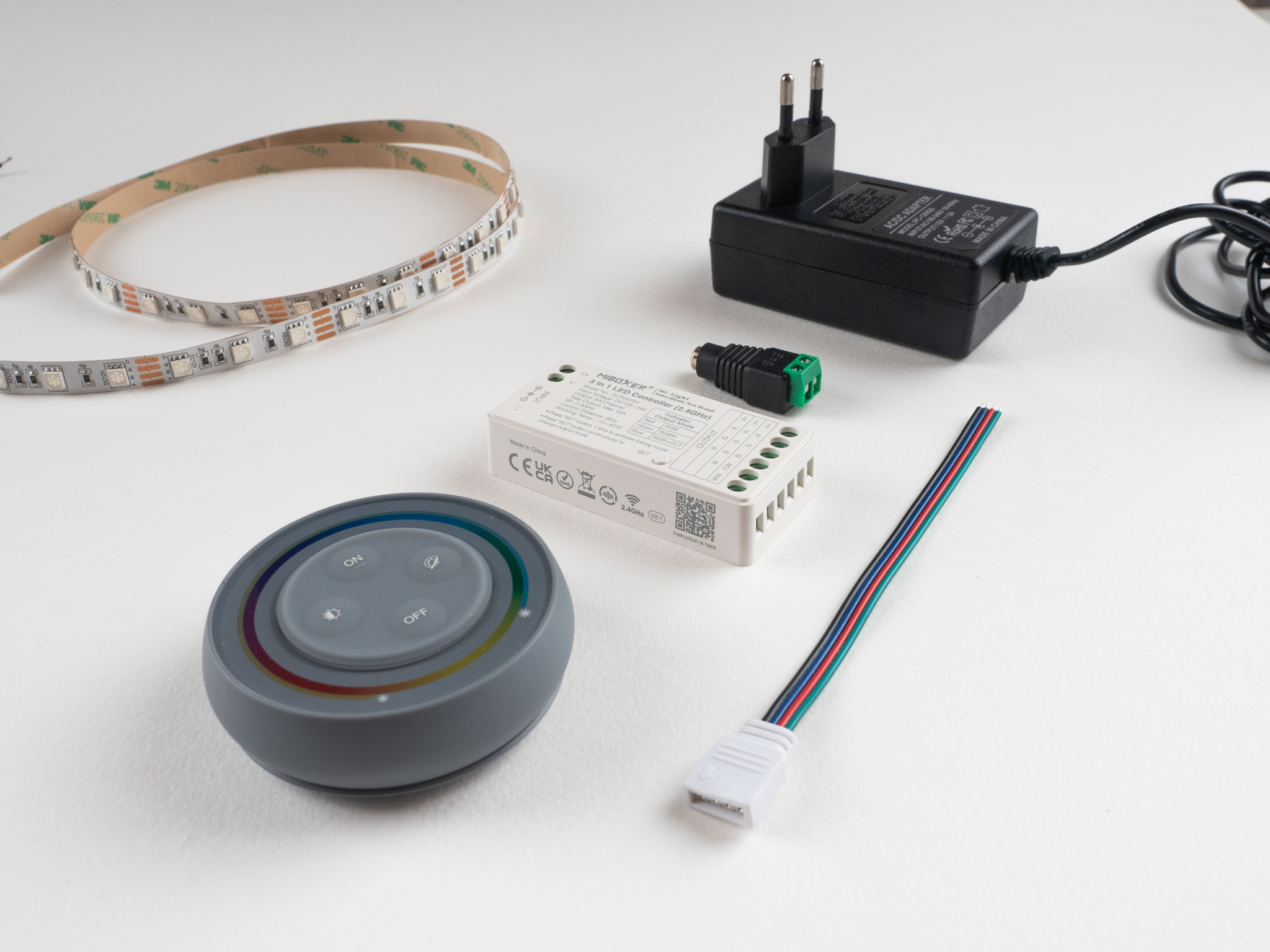

Bild: Was benötigen Sie, um einen LED-Streifen anzuschließen? Quelle: LedSolution.at

Aus diesem Grund raten wir davon ab, dass Laien mit dieser Spannung hantieren – es kann für Sie und Ihr Eigentum gefährlich sein. LED-Streifen selbst werden in der Regel mit 12–24 V betrieben, was als sichere Spannung gilt, und damit können wir beginnen.

Was benötigen Sie für die Installation eines LED-Streifens?

Bevor Sie anfangen, überlegen Sie sich genau, wofür der LED-Streifen verwendet werden soll. Soll er für eine dezente Umgebungsbeleuchtung oder eine intensive Beleuchtung sorgen? Soll er weiß oder farbig sein? Benötigen Sie eine Dimmsteuerung? Wird der Streifen in einer durchgehenden Länge installiert oder in mehrere Abschnitte unterteilt? Muss er wasserdicht sein?

Wenn Sie sich nicht sicher sind, lesen Sie unseren Artikel „So wählen Sie einen LED-Streifen aus“ oder kontaktieren Sie uns. Unsere Spezialisten helfen Ihnen gerne bei der Auswahl des richtigen Streifens und der passenden Komponenten.

Im Folgenden empfehlen wir Ihnen einige wichtige Komponenten, die Sie auf keinen Fall übersehen sollten:

Netzteil - wandelt 230 V Netzspannung in 12/24 V um
Aluminiumprofil mit Diffusor und Endkappen - dient sowohl einem gestalterischen als auch einem funktionalen Zweck
Steckverbinder - wenn Sie den Streifen nicht verlöten möchten, helfen Ihnen Steckverbinder beim Verbinden und Anschließen
Kabel - kann erforderlich sein, wenn der Streifen weiter vom Netzteil entfernt ist oder wenn Sie mehrere Streifen miteinander verbinden
Dimmer - wenn Sie den Streifen steuern möchten, sind zusätzliche Steuerungskomponenten erforderlich

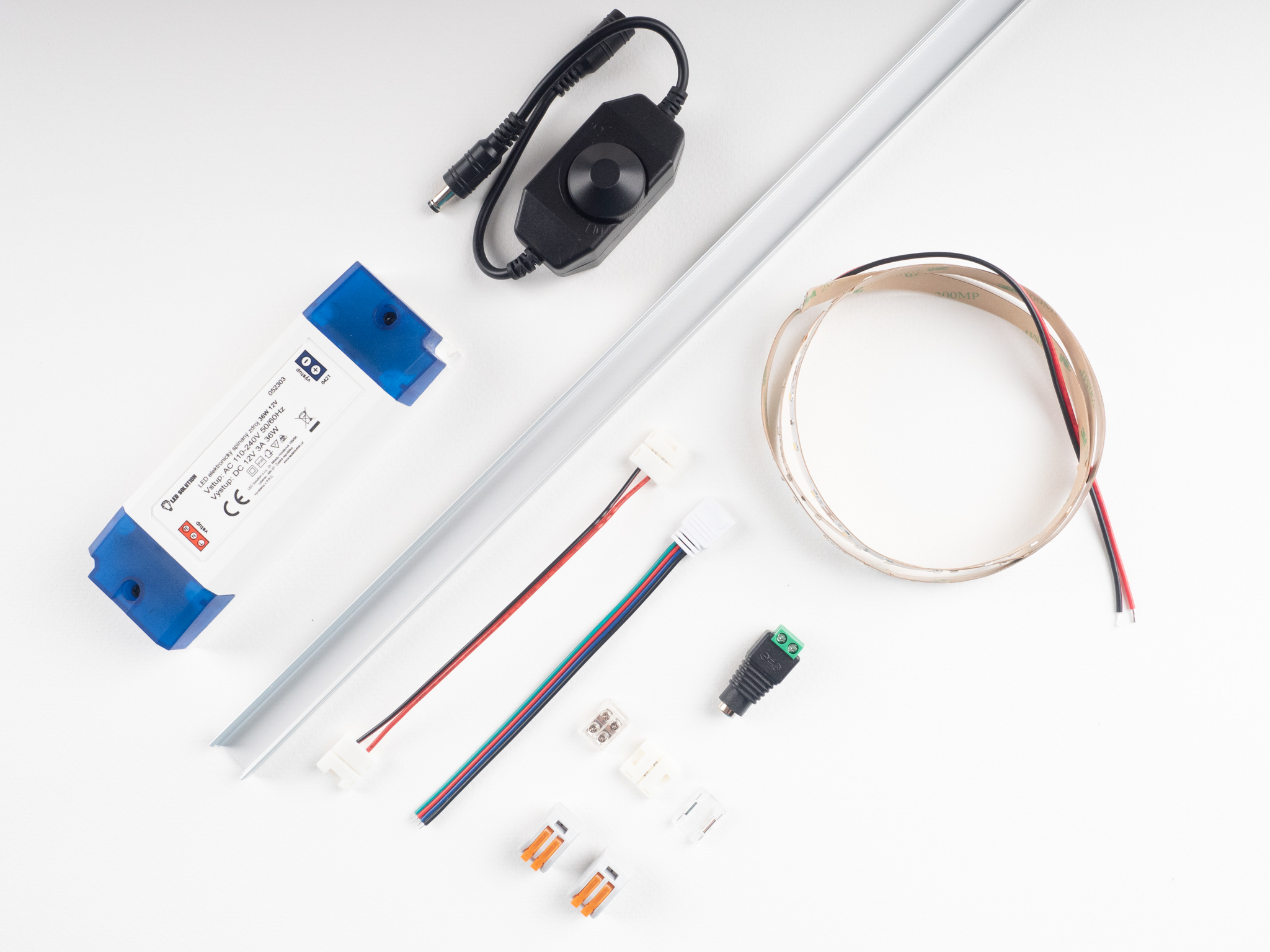

Bild: Stellen Sie sicher, dass Sie alle wichtigen Komponenten bereit haben. Quelle: LedSolution.at

Wenn Sie sich entschieden haben, den Streifen selbst zu installieren, stellen Sie sicher, dass Sie über die richtigen Werkzeuge und Geräte für diese Arbeit verfügen.

Nachfolgend finden Sie eine Liste der wichtigsten Werkzeuge, die Sie benötigen:

Schere - zum Schneiden von LED-Streifen geeignet
Elektrikerschraubendreher - idealerweise mit Spannungsprüferfunktion, in bestimmten Situationen nützlich
Mikrolötkolben - Löten ist die beste Methode, um LED-Streifen anzuschließen und mit Strom zu versorgen. Wenn Sie jedoch nicht mit einem Lötkolben umgehen können, können Sie stattdessen geeignete Steckverbinder verwenden

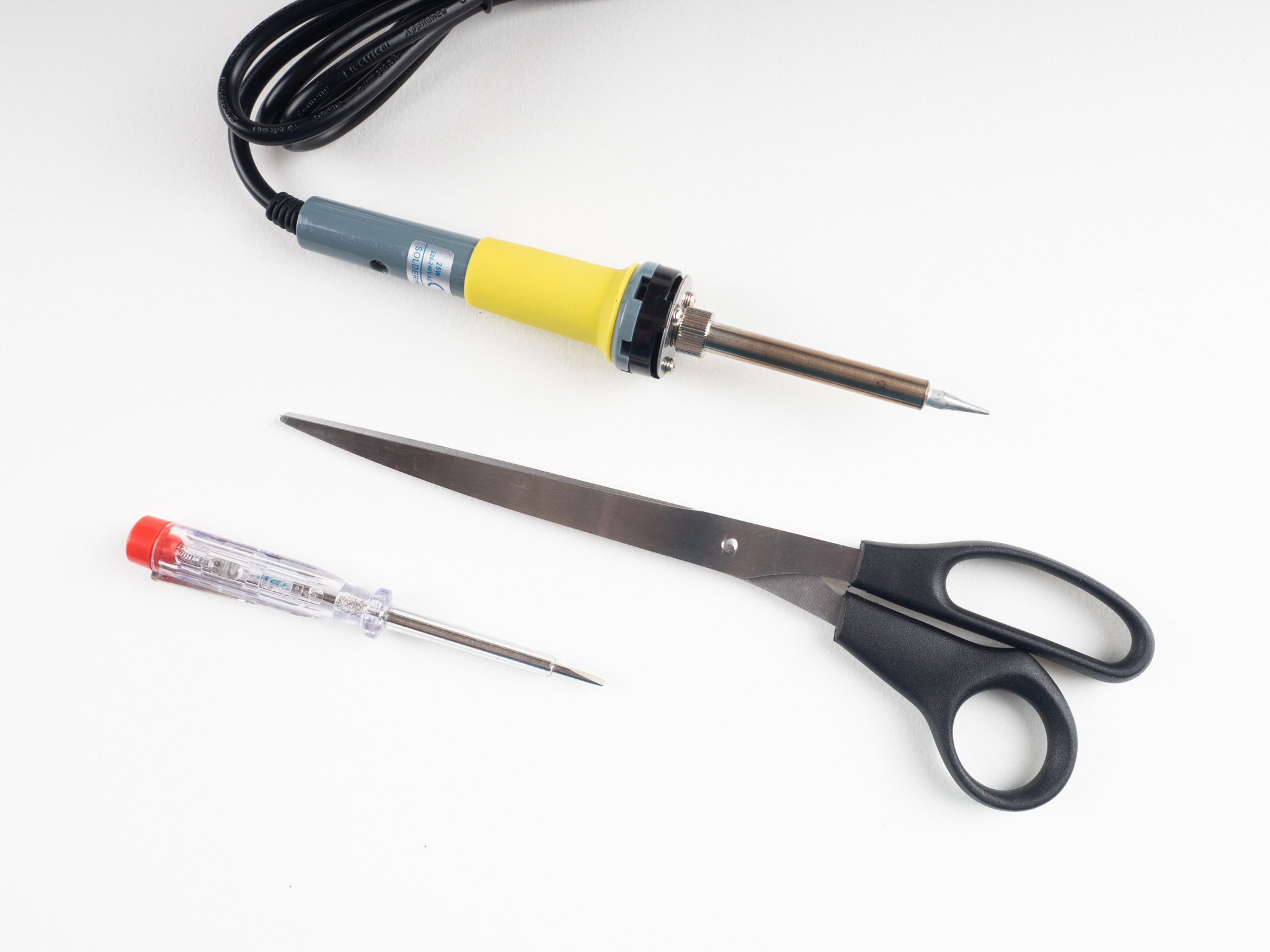

Bild: Vergessen Sie nicht, auch Ihre Werkzeuge vorzubereiten. Quelle: LedSolution.at

Vorbereitungen vor der Installation eines LED-Streifens

Bevor Sie mit der Installation des LED-Streifens beginnen, packen Sie alle einzelnen Komponenten aus und legen Sie sie in der Reihenfolge, in der Sie sie anschließen werden, nebeneinander aus.

Verschaffen Sie sich vorab einen Überblick über den gesamten Installationsprozess, damit Sie währenddessen keine Überraschungen erleben. Testen Sie nach Möglichkeit die Verbindung der Leisten vor der eigentlichen Installation, um die Kompatibilität und Funktionalität aller Komponenten zu überprüfen.

Achten Sie besonders auf Spannung und Polarität. Wenn Sie + mit − oder einen 12-V-Streifen an ein 24-V-Netzteil anschließen, leuchtet der LED-Streifen einfach nicht und darüber hinaus können Sie sogar einige Komponenten beschädigen. Überprüfen Sie auch den Installationsbereich sorgfältig, um unerwartete Komplikationen zu vermeiden.

TIPP: Wenn Sie zum ersten Mal einen LED-Streifen anschließen oder eine komplexere Installation durchführen, empfehlen wir Ihnen, einen Schaltplan auf Papier zu zeichnen und diesen idealerweise mit einer erfahrenen Person durchzugehen. In diesem Fall können Sie sich gerne an uns wenden – wir helfen Ihnen gerne weiter.

Steckverbinder für LED-Streifen

Es kann vorkommen, dass Sie den LED-Streifen falsch geschnitten haben und ihn aus diesem oder einem anderen Grund wieder verbinden müssen. Wenn Sie keinen Mikro-Lötkolben haben, gibt es andere Möglichkeiten, LED-Streifen zu verbinden.

Durch die Wahl des geeigneten Steckverbinders können Sie den Streifen einfach verbinden, mit Strom versorgen, verlängern oder biegen. Die Steckverbinder variieren je nach Art des LED-Streifens. Ein Typ ist für einfarbige Streifen vorgesehen, ein anderer für farbige (RGB) oder CCT-LED-Streifen. Es ist auch wichtig, den Steckverbinder entsprechend der Breite des LED-Streifens auszuwählen. Bei einfarbigen Streifen beträgt diese meist 8 mm oder 10 mm.

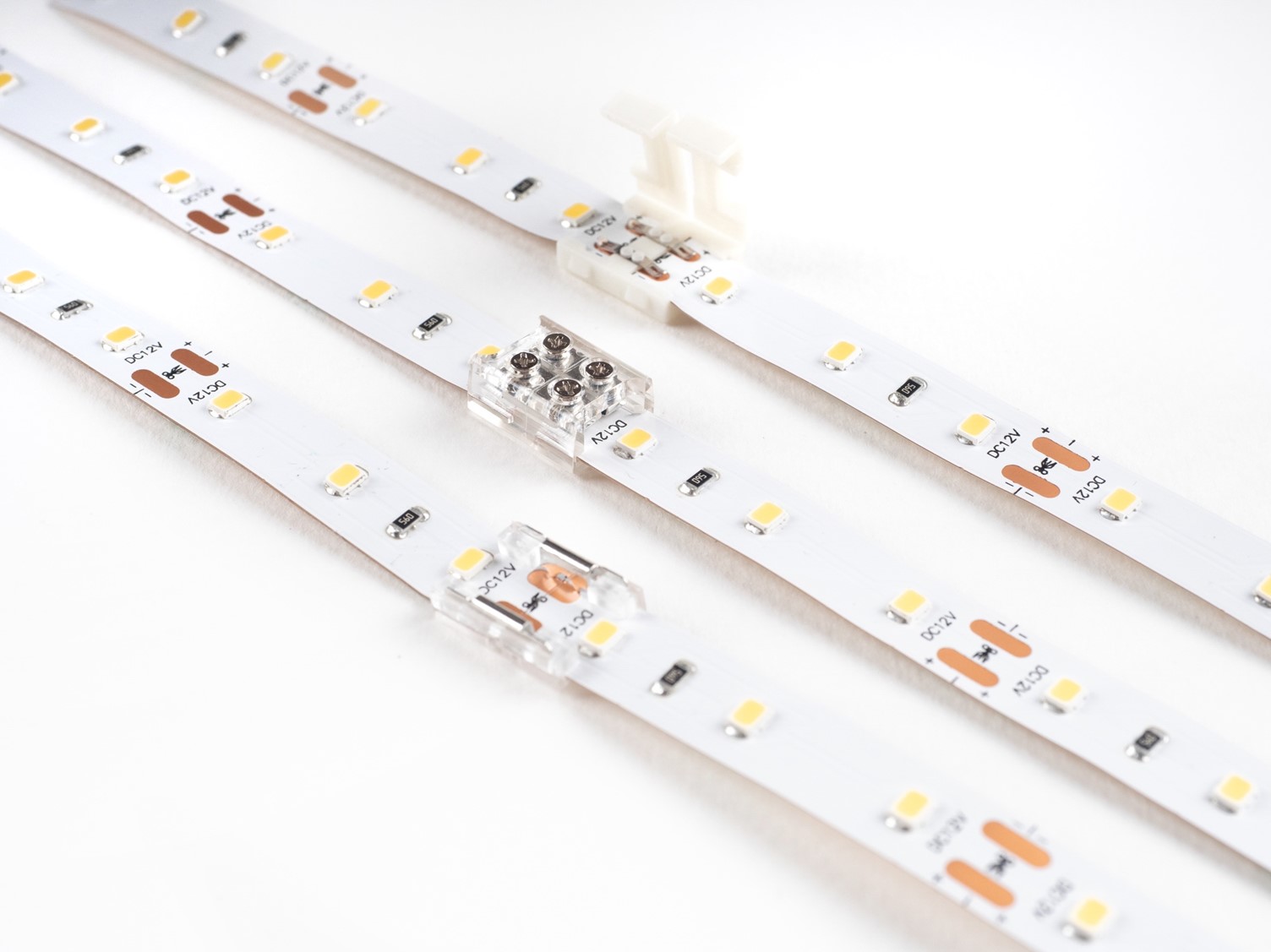

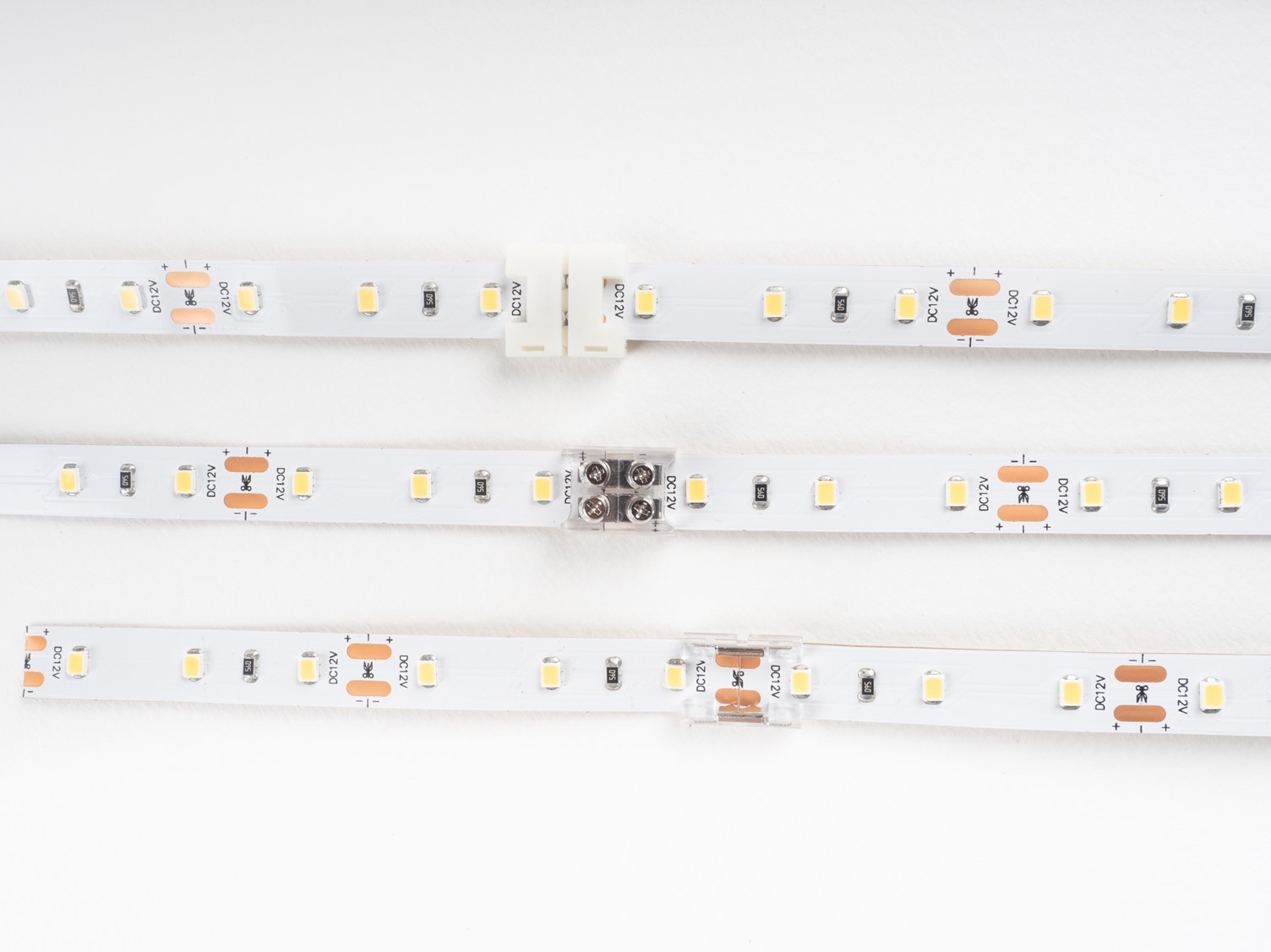

Steckverbinder zum Verbinden von LED-Streifen

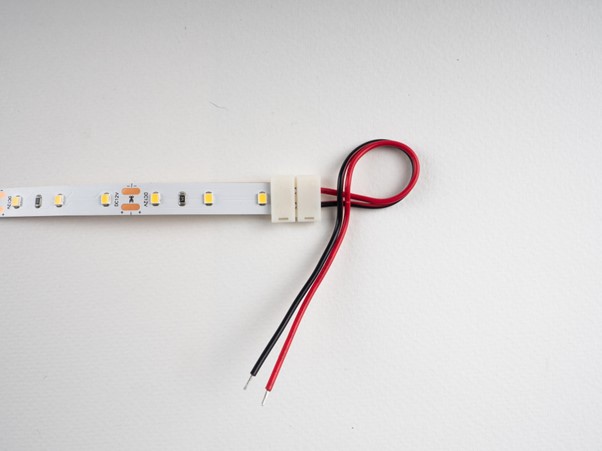

Bild: Steckverbinder für LED-Streifen. Quelle: LedSolution.at

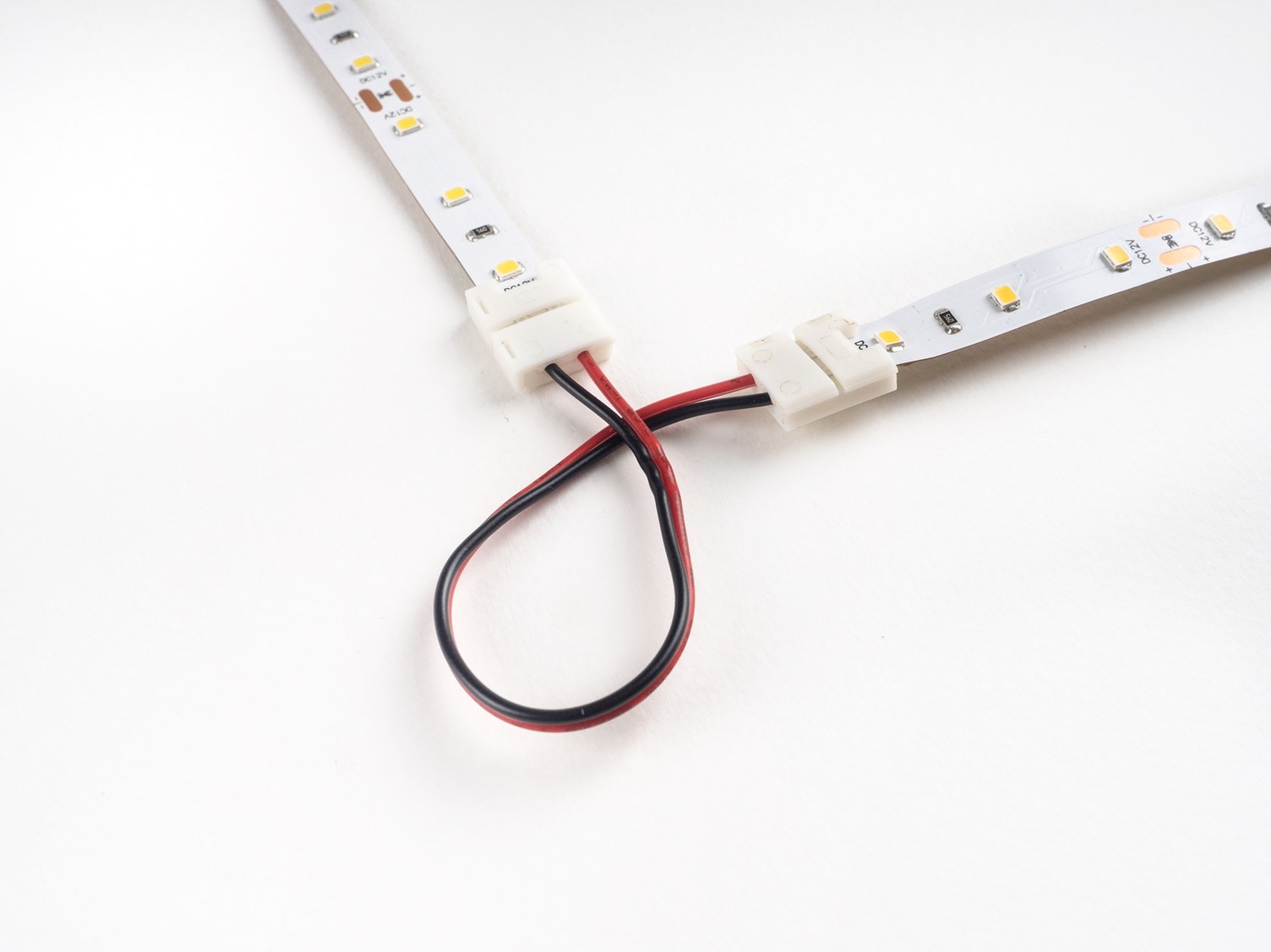

Steckverbinder mit Kabel

Bild: Steckverbinder mit Kabel für LED-Streifen. Quelle: LedSolution.at

Steckverbinder-Koppler

Bild: Steckverbinder-Koppler für LED-Streifen. Quelle: LedSolution.at

Bei der Verwendung von Steckverbindern empfehlen wir, zu überprüfen, ob diese fest an der Kontaktfläche des LED-Streifens anliegen. Bei längerem Betrieb kann sich der Steckverbinder leicht erwärmen und, wenn er nicht richtig eingerastet ist, den Kontakt zum Streifen verlieren. Steckverbinder können auch mit LED-Streifen verwendet werden, die mit Silikon ummantelt sind (LED-Streifen mit IP-Schutz). In diesem Fall müssen jedoch zuvor die Kontaktflächen des LED-Streifens gründlich gereinigt werden.

Achtung! Jeder Stecker hat eine bestimmte Nennstromstärke, die nicht überschritten werden darf (dieser Wert ist in der Produktbeschreibung oder den technischen Daten angegeben). Bei Überschreitung dieses Grenzwerts besteht die Gefahr von Beschädigungen oder Überhitzung.

Netzteilt (Transformator)

Das Netzteil (allgemein als Transformator bezeichnet) ist ein wesentlicher Bestandteil jeder Beleuchtungsanlage. Seine Aufgabe ist es, sicherzustellen, dass die LEDs die richtige Spannung erhalten. Die 230-V-Netzspannung muss umgewandelt werden, und genau das leistet das Netzteil. Es gibt viele Arten von Netzteilen, die sich hauptsächlich in ihrer Belastbarkeit, Schutzart (Wasserbeständigkeit) und Bauweise unterscheiden. Im Folgenden erklären wir, welcher Typ für welche Anwendung geeignet ist.

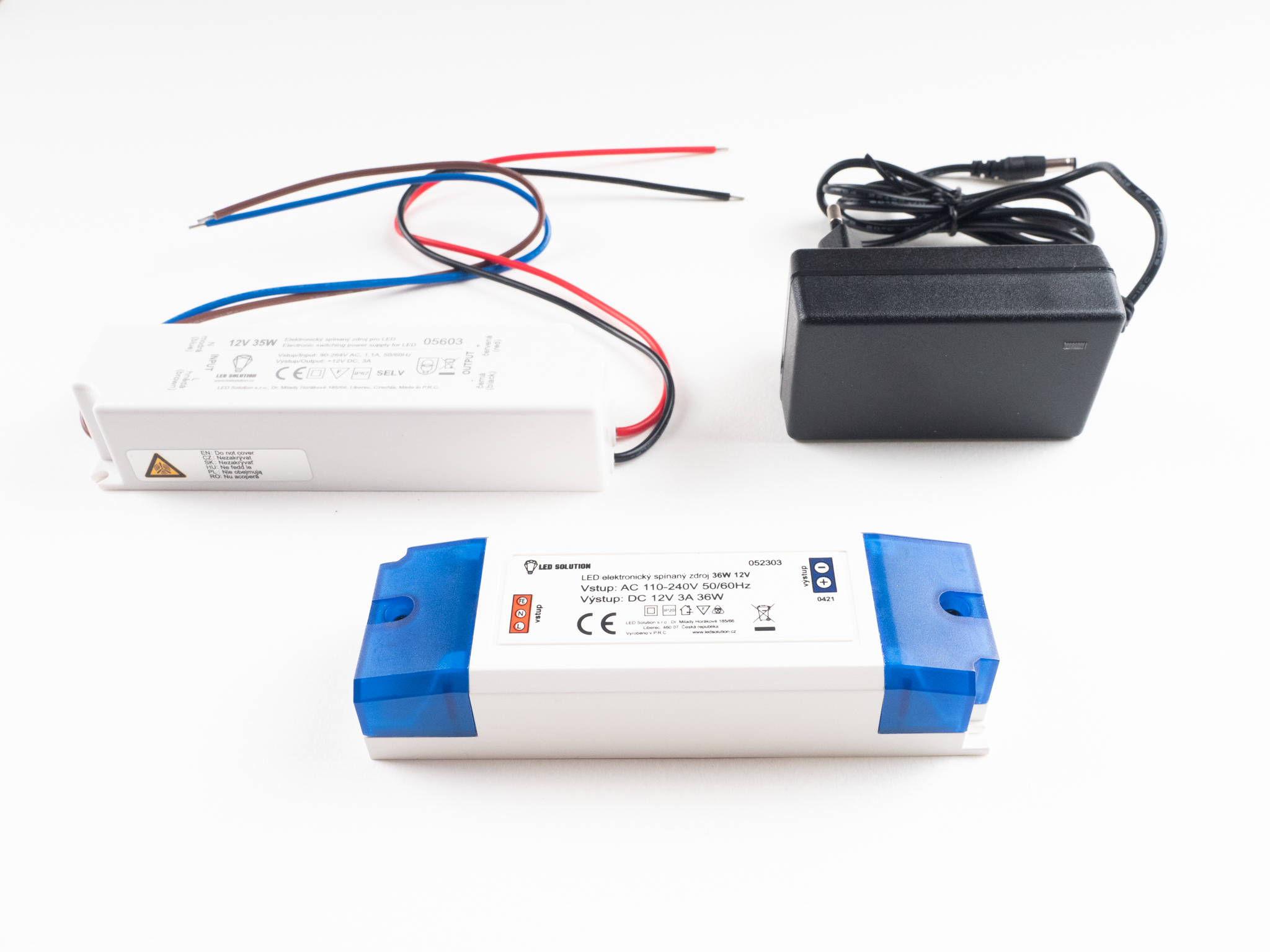

Bild: Wählen Sie das richtige Netzteil. Quelle: LedSolution.at

Steckbare Netzteile

Ein steckbares Netzteil, auch als Adapter bekannt, eignet sich ideal für den direkten Anschluss an eine Wandsteckdose. Die Installation ist sicher und einfach, sodass praktisch jeder sie durchführen kann. Auf der Ausgangsseite befindet sich ein Gleichstromanschluss, der mit einem passenden Gegenstück einfach an den LED-Streifen angeschlossen werden kann.

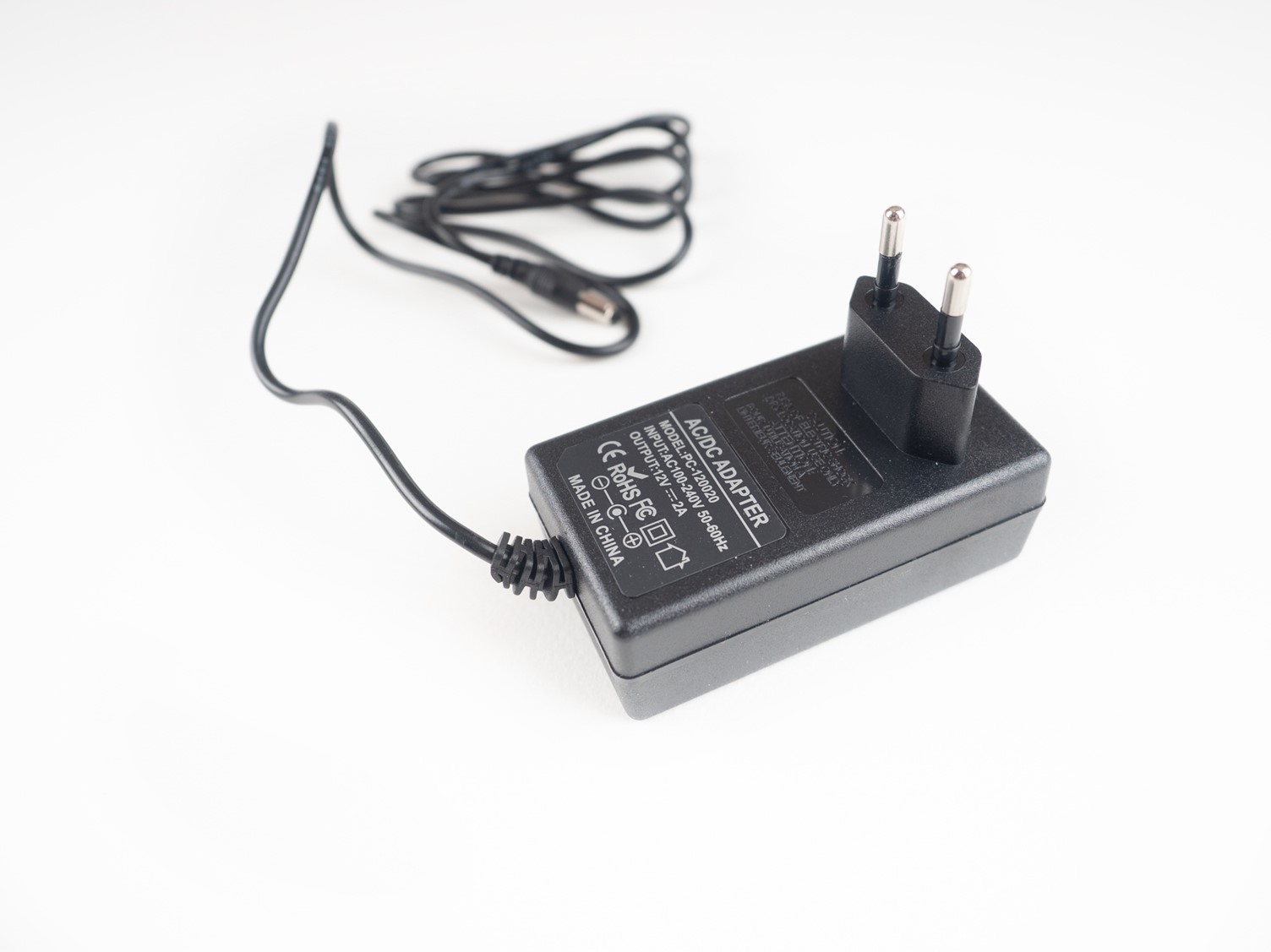

Bild: Steckbares Netzteil. Quelle: LedSolution.at

Wasserdichte Netzteile

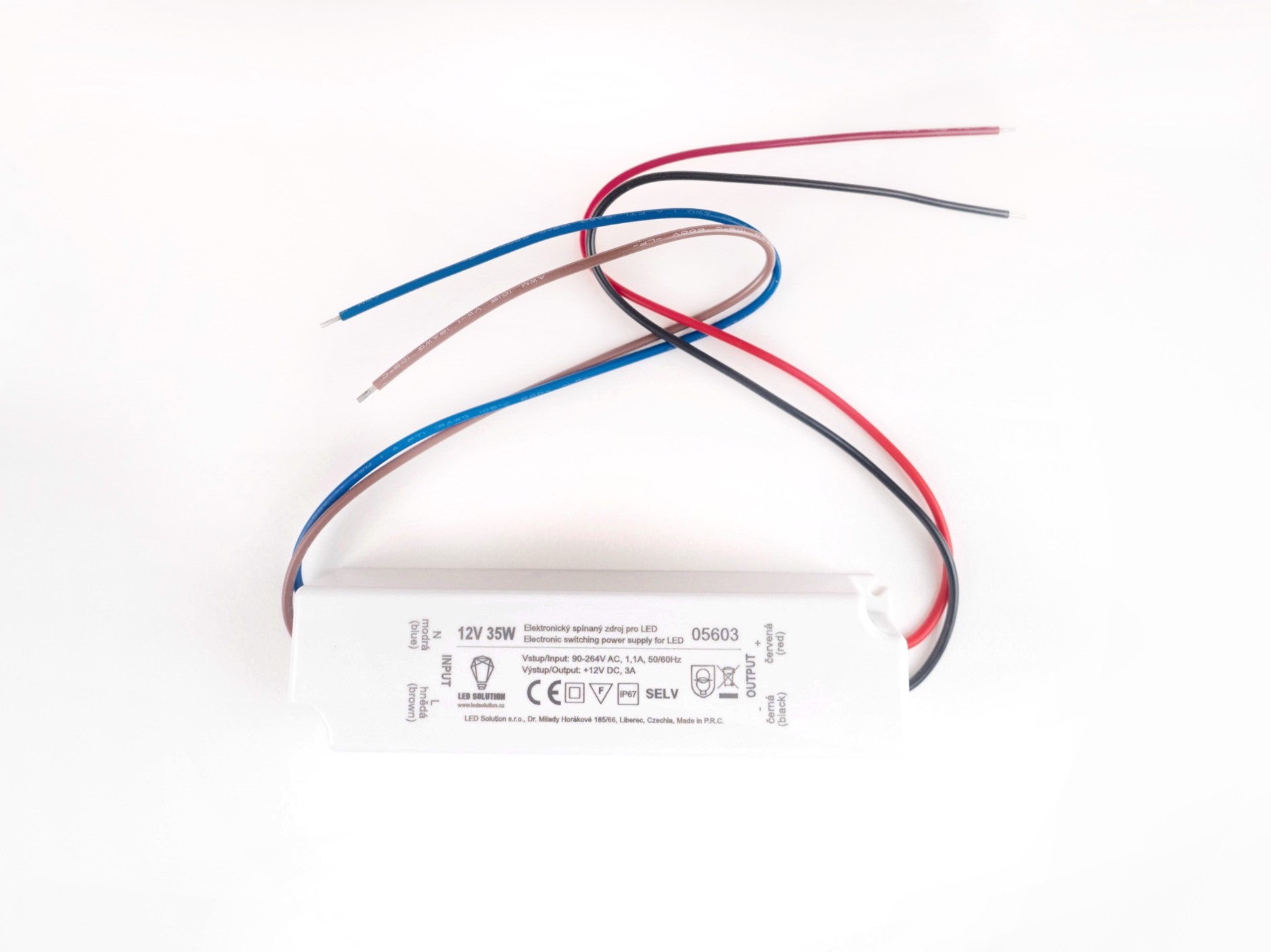

Wie der Name schon sagt, ist ihre Haupteigenschaft die Wasserdichtigkeit. Diese Netzteile sind außerdem berührungssicher und eignen sich daher für den Einsatz in Bereichen, in denen gelegentliches Abwischen von Staub oder Reinigen erforderlich sein kann.

Bild: Wasserdichtes Netzteil. Quelle: LedSolution.at

Netzteile für den Innenbereich

Diese Kategorie umfasst verschiedene Arten von Netzteilen. Beispielsweise sind sogenannte Industrie-Netzteile kostengünstig, jedoch können Staub und Feuchtigkeit leicht in sie eindringen. Außerdem sind sie nicht berührungssicher. Wir empfehlen stattdessen die Verwendung von Kunststoff-Netzteilen mit abgedeckten Klemmenblöcken.

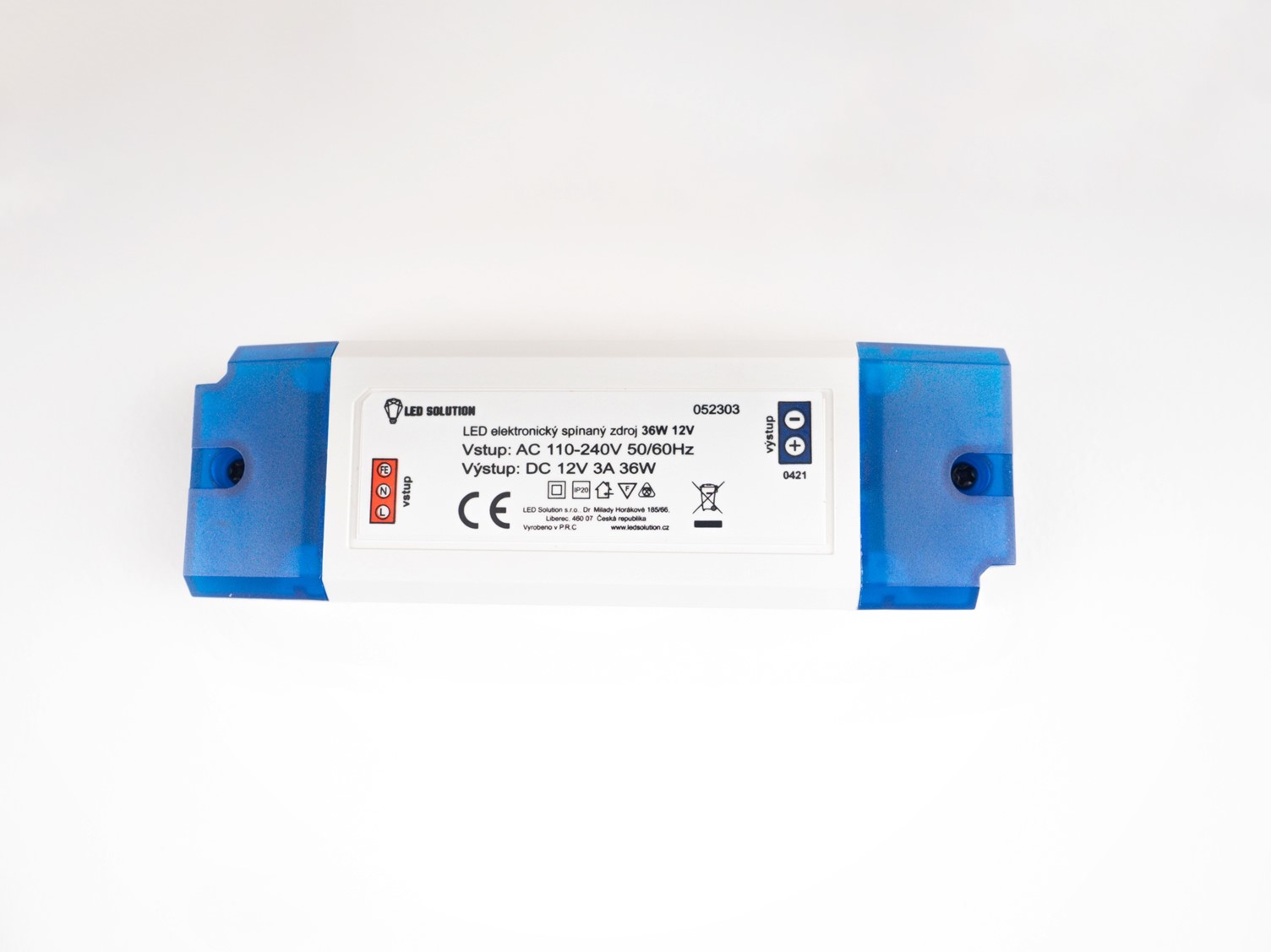

Bild: Netzteil für den Innenbereich. Quelle: LedSolution.at

So berechnen Sie die erforderliche Ausgangsleistung des Netzteils

Das Netzteil muss entsprechend dem Stromverbrauch des LED-Streifens ausgelegt sein, damit es nicht an seine Grenzen stößt, nicht überhitzt und eine längere Lebensdauer hat. Die erforderliche Ausgangsleistung können Sie ganz einfach wie folgt berechnen:

Länge des LED-Streifens [m] × Leistung des LED-Streifens [W/m] × 1,2 = Mindestleistung des Netzteils [W]

Wenn der Gesamtstromverbrauch des LED-Streifens 100 W beträgt, sollte das Netzteil daher eine Mindestleistung von 120 W haben.

Schneiden des LED-Streifens

Bevor Sie Schnitte vornehmen, messen Sie den Installationsbereich sorgfältig aus. Das Sprichwort „Zweimal messen, erst dann schneiden“ trifft hier definitiv zu.

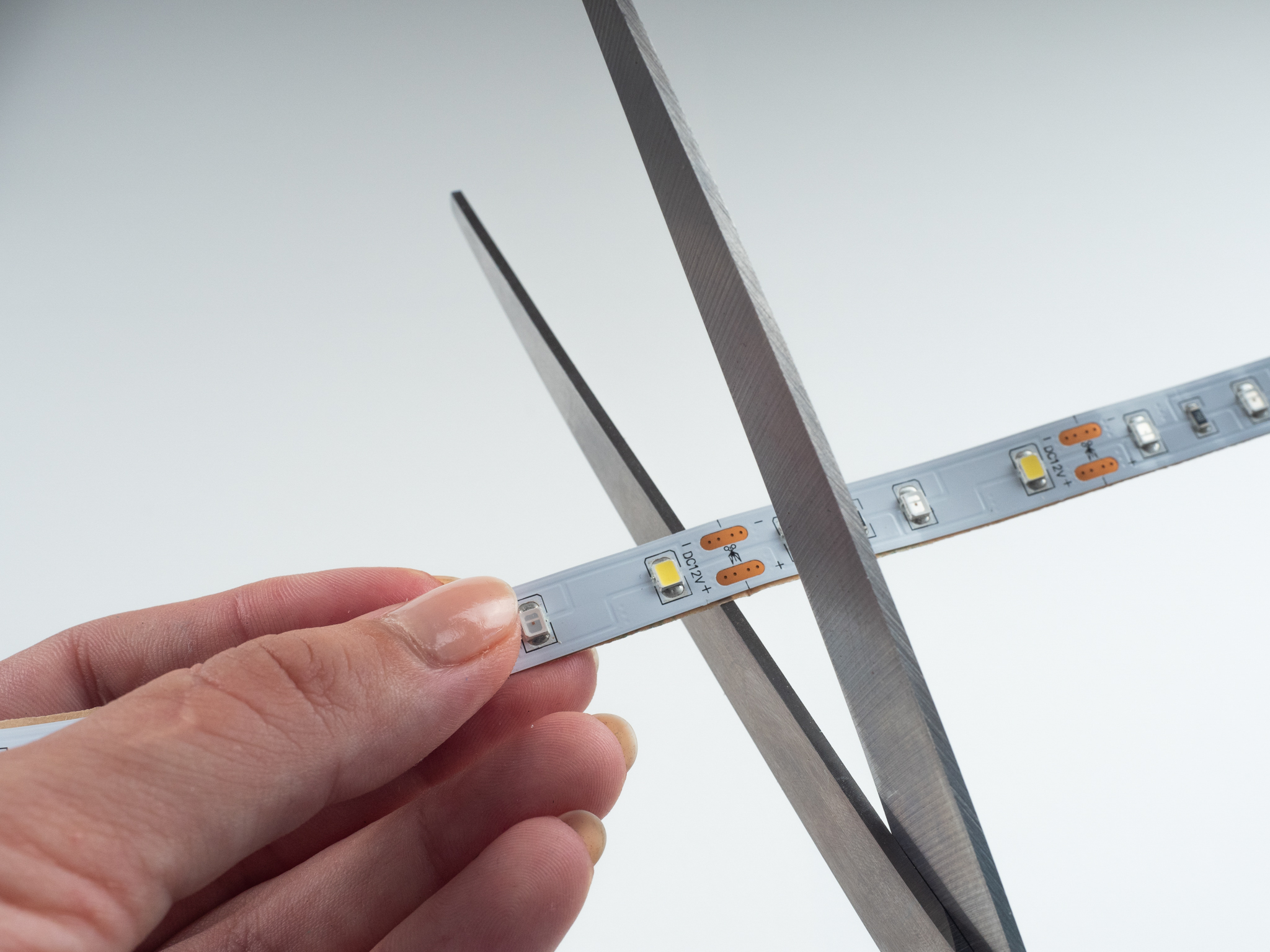

LED-Streifen lassen sich relativ einfach auf die gewünschte Länge zuschneiden. Dazu benötigen Sie lediglich eine saubere, scharfe Schere oder eine Schneidezange. Je nach Typ lassen sich LED-Streifen in bestimmte Segmente unterteilen, die durch Kupferlötpads gekennzeichnet sind. Der LED-Streifen kann in der Mitte dieser Pads durchtrennt werden. In den meisten Fällen befindet sich an dieser Stelle eine quer verlaufende schwarze Linie auf dem Streifen, oft begleitet von einem Scherensymbol.

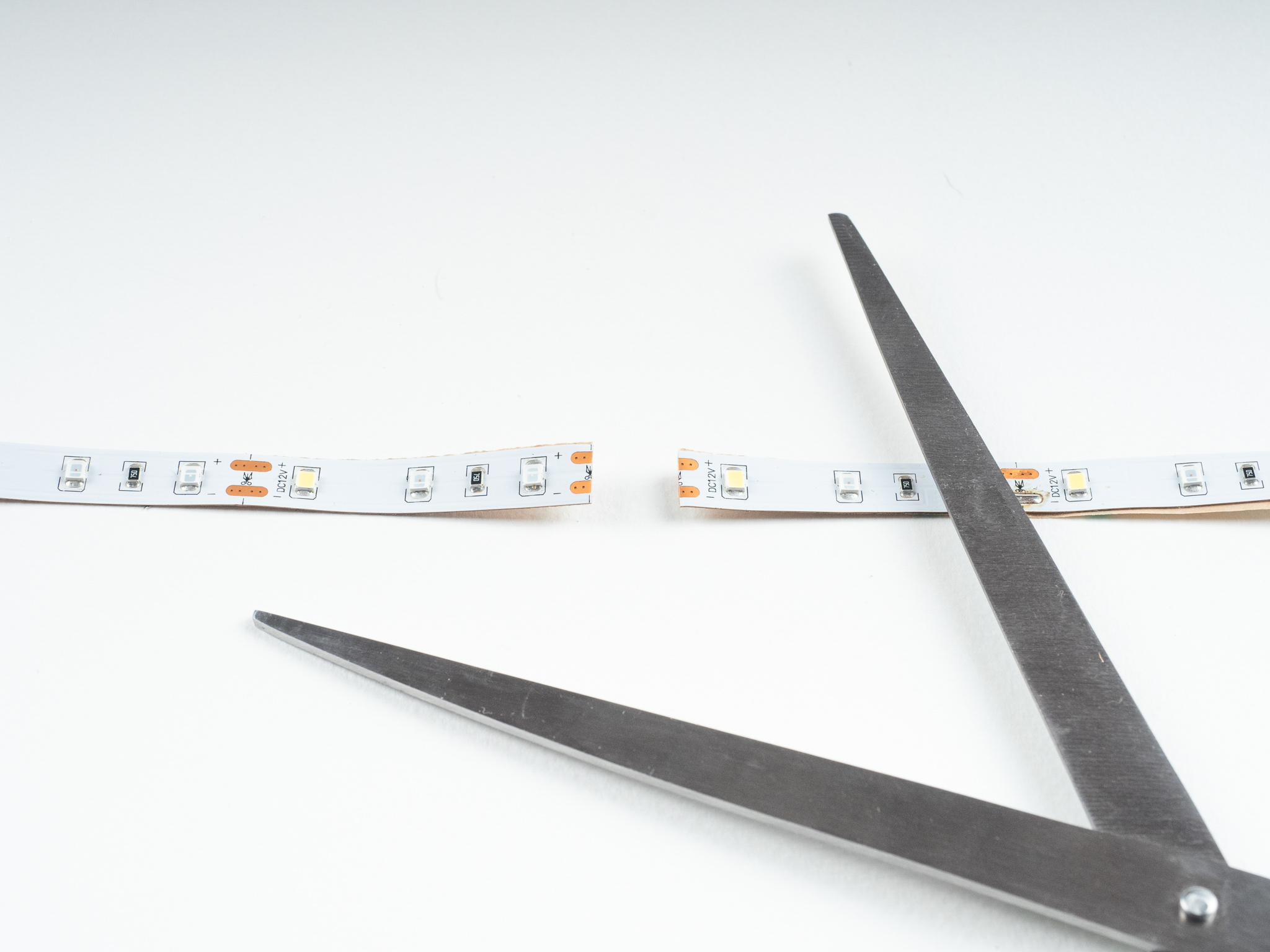

Bild: LED-Streifen lassen sich leicht auf die gewünschte Länge zuschneiden. Quelle: LedSolution.at

Standardmäßige 12-V-LED-Streifen können in der Regel alle 3 LEDs (2,5–5 cm) geteilt werden, während 24-V-Streifen normalerweise alle 6 LEDs (5–10 cm) geteilt werden. Wenn Sie den Streifen an einer anderen Stelle als der vorgesehenen Markierung zuschneiden, beschädigen Sie nur ein Segment, das dann nicht mehr leuchtet, und nicht den gesamten Streifen.

Bild: Schneiden Sie LED-Streifen nur an den markierten Stellen. Quelle: LedSolution.at

Anschließen eines LED-Streifens

Wie in der Einleitung erwähnt, empfehlen wir Ihnen dringend, sich nicht mit 230-V-Netzspannung zu befassen, wenn Sie kein Fachmann sind.

Das Anschließen eines LED-Streifens ist nicht kompliziert, solange Sie einige grundlegende Prinzipien beachten.

Spannung

Die Spannungsumwandlung erfolgt über ein Netzteil (früher als Transformator bezeichnet). Sie wandelt die 230-V-Netzspannung in die vom LED-Streifen benötigte Betriebsspannung um, d. h. 12 V oder 24 V. Die richtige Spannung muss über alle Komponenten hinweg aufrechterhalten werden, d. h. die Ausgangsspannung des Netzteils muss mit der von Ihrem LED-Streifen benötigten Spannung übereinstimmen. Wenn der LED-Streifen für 12 V ausgelegt ist, muss das Netzteil genau 12 V liefern.

Polarität

Ein einfarbiger LED-Streifen hat zwei Pole: + und −. Die Polarität sollte auf jeder Komponente deutlich gekennzeichnet sein, und ein Kurzschluss (Verbindung von + mit −) muss unter allen Umständen vermieden werden. Der Plus-Kontakt ist in der Regel durch einen roten Draht gekennzeichnet, während der Minus-Kontakt typischerweise mit einem schwarzen Draht markiert ist.

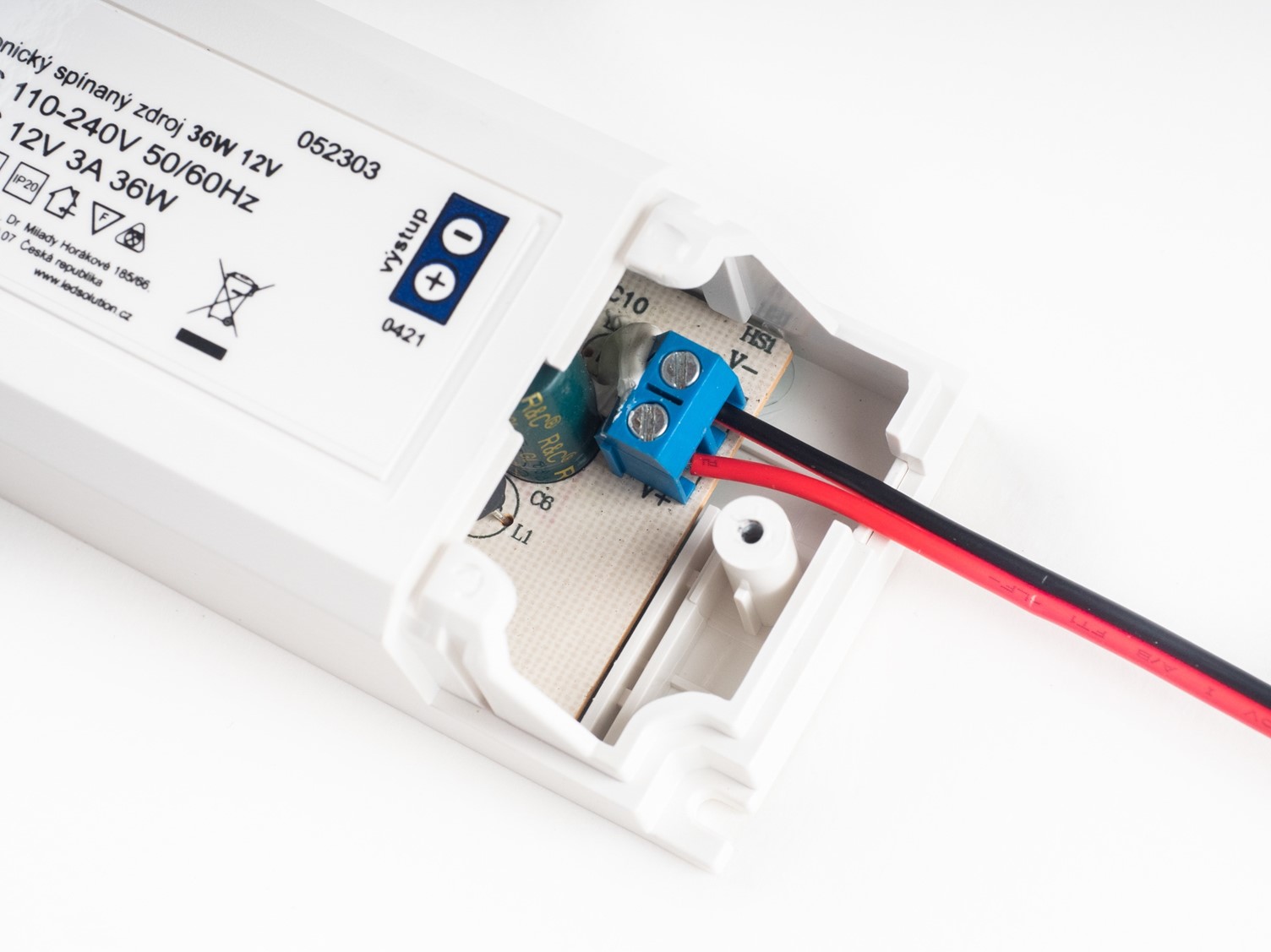

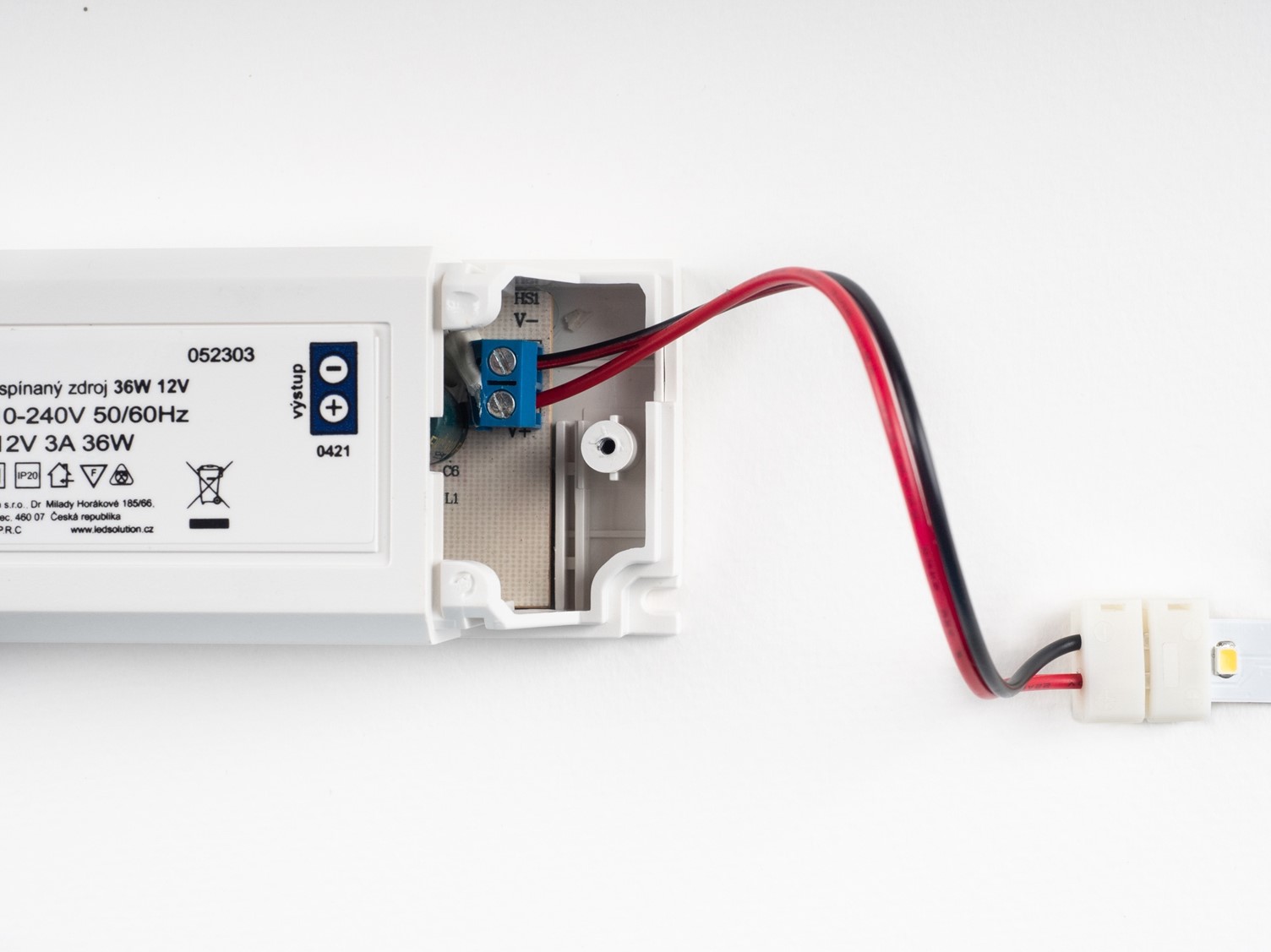

Anschluss eines einfarbigen LED-Streifens

Bild: Anschluss eines einfarbigen LED-Streifens an ein Netzteil. Quelle: LedSolution.at

Anschluss eines RGB-Farb-LED-Streifens

Bei RGB-Farb-LED-Streifen bleibt der „Plus“-Kontakt unverändert, allerdings kann die Kennzeichnung mit einem schwarzen Draht etwas verwirrend sein. Hier finden Sie keinen herkömmlichen „Minus“-Kontakt, da dieser durch die Kontakte R, G und B ersetzt wird. Jeder Buchstabe steht für eine Farbe: Rot, Grün und Blau. Durch die Kombination dieser Farben kann der Streifen das gesamte Farbspektrum erzeugen. Zur Steuerung von RGB-LED-Streifen benötigen Sie einen speziellen Controller (in der Regel eine Fernbedienung, die mit einem an den LED-Streifen angeschlossenen Empfänger kommuniziert).

Achten Sie beim Anschließen des Empfängers und des RGB-LED-Streifens genau auf die Farbcodierungen. Verlassen Sie sich nicht ausschließlich auf die Kabelfarben, sondern vergleichen Sie immer die Markierungen auf dem LED-Streifen selbst mit denen auf dem Receiver.

Bild: Anschluss eines RGB-LED-Streifens. Quelle: LedSolution.at

TIPP: Wenn der LED-Streifen nach der Installation nicht leuchtet, überprüfen Sie, ob die Ausgangsspannung des Netzteils mit dem auf dem LED-Streifen angegebenen Wert übereinstimmt.

TIPP: Wenn Sie einen LED-Streifen installieren müssen, der länger als 5 m für 12-V-Systeme oder 10 m für 24-V-Systeme ist, kann es zu einem Spannungsabfall kommen, der zu einer ungleichmäßigen Helligkeit führt. Die Lösung besteht darin, die Beleuchtung in Segmente von nicht mehr als 5 m (für 12 V) oder 10 m (für 24 V) zu unterteilen oder den Streifen von beiden Enden aus mit dem Netzteil zu versorgen.

Löten von LED-Streifen

Das Löten von LED-Streifen ist die beste Verbindungsart, da es eine starke Verbindung mit ausgezeichnetem elektrischen Kontakt gewährleistet. Wir empfehlen das Löten nicht nur für Profis, sondern auch für erfahrene Heimwerker. Wenn Sie die besten Ergebnisse erzielen möchten, tragen Sie Lötflussmittel auf die Kontaktflächen auf, um die Haftung des Lötzinns zu verbessern. Nach dem Löten ist es außerdem ideal, die Verbindung mit Silikon oder Schrumpfschlauch zu schützen.

Das Löten ist nicht kompliziert, und wir wagen zu behaupten, dass fast jeder es lernen kann. Für eine hochwertige Verbindung wird ein moderner Lötkolben mit feiner Spitze empfohlen. Ältere Transformator-Lötkolben sind für diese Art von Arbeit nicht präzise genug, und außerdem besteht die Gefahr, dass bestimmte Komponenten beschädigt werden (z. B. ein Touch-Dimmer, der in einem Profil installiert ist).

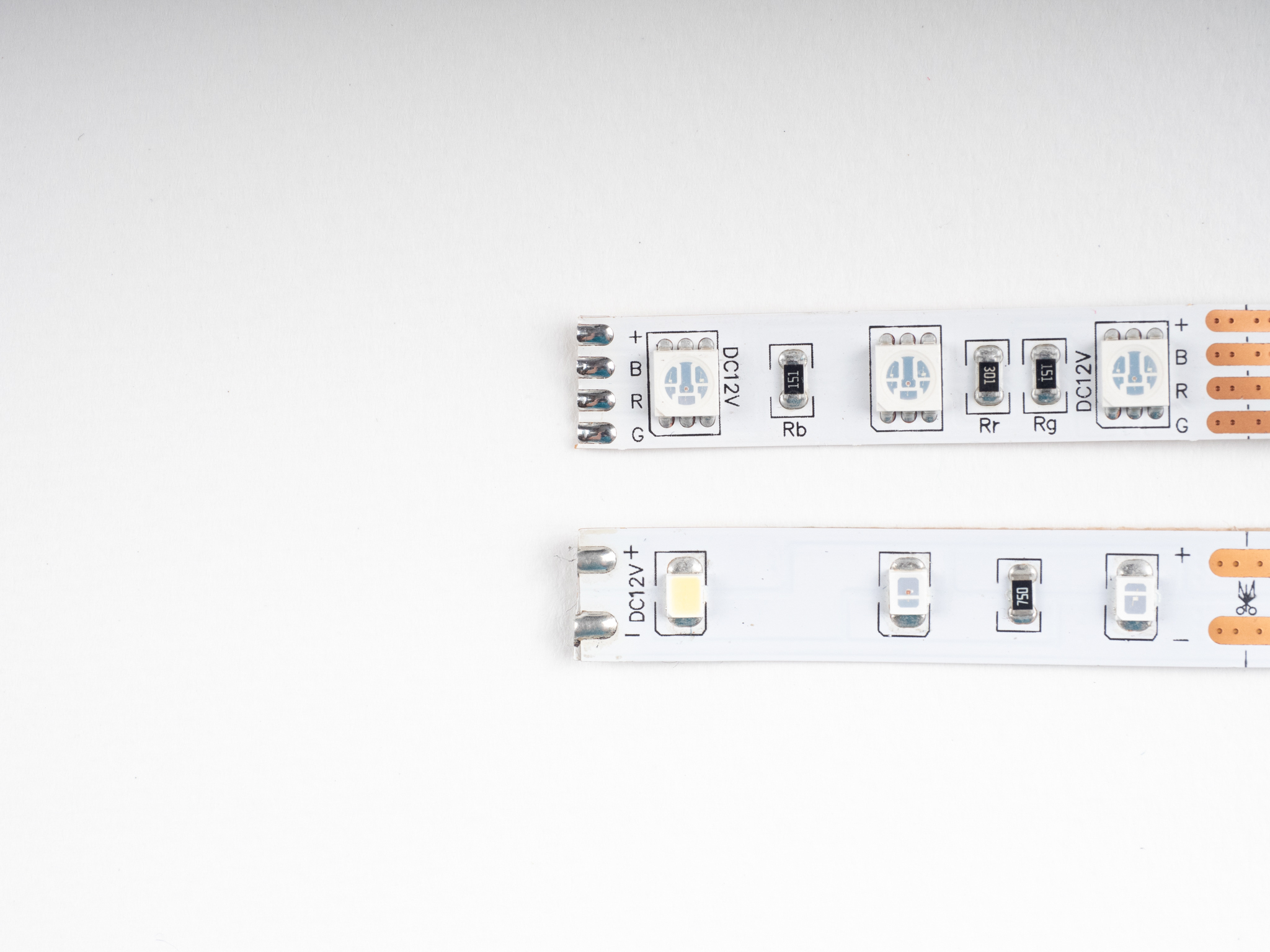

Bild: Kontakte von einfarbigen und RGB-LED-Streifen. Quelle: LedSolution.at

Einfarbige LED-Streifen haben zwei Kontakte, die denselben Pads entsprechen, die auch für die Steckverbinderbefestigung verwendet werden: + und −. RGB-Farb-LED-Streifen haben vier Kontakte. Jeder Kontakt ist einer Farbe zugeordnet: R – Rot, G – Grün, B – Blau und der letzte ist + (in der Regel mit dem schwarzen Kabel verbunden).

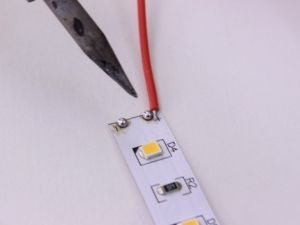

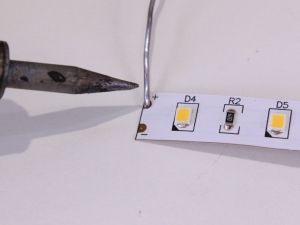

Tragen Sie Lötzinn auf die + und − Kontaktflächen auf.	Löten Sie die + (rot) und − (schwarz) Drähte an.

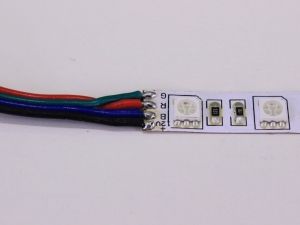

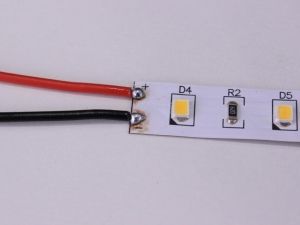

Gelötete Drähte auf einem einfarbigen Streifen.	Gelötete Drähte auf einem RGB-Farbstreifen.

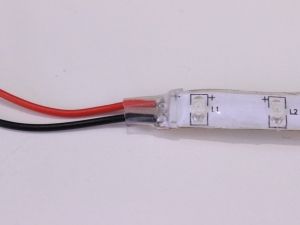

Wenn Sie einen LED-Streifen mit IP-Schutz löten möchten, müssen Sie zunächst das Schutzgel entfernen. Nach dem Löten muss der Streifen wieder ordnungsgemäß versiegelt werden, um die Schutzart aufrechtzuerhalten. In den meisten Fällen wird ein Schrumpfschlauch verwendet, der sich bei Erwärmung zusammenzieht.

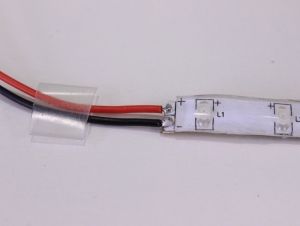

Schieben Sie den Schrumpfschlauch überden Kontakt des LED-Streifens.	Er schrumpft bei Erwärmung.

Anbringen (Aufkleben) eines LED-Streifens

Unsere LED-Streifen sind auf der Unterseite mit hochwertigem 3M-Klebeband versehen, was die Installation erleichtert und dafür sorgt, dass der Streifen fest an seinem Platz bleibt.

LED-Streifen mit einer Nennleistung von bis zu ca. 7,2 W/m können auf fast jeder glatten Oberfläche aufgeklebt werden. Streifen mit höherer Leistung sollten jedoch in einem Aluminiumprofil installiert werden, das sowohl einem gestalterischen als auch einem funktionalen Zweck dient. Aluminium leitet die Wärme von den LED-Chips ab und kühlt sie so effektiv. Dies verlängert die Lebensdauer des LED-Streifens erheblich.

Der Streifen muss fest auf der Oberfläche haften. Es wird außerdem empfohlen, die Oberfläche vor dem Anbringen des Streifens zu entfetten.

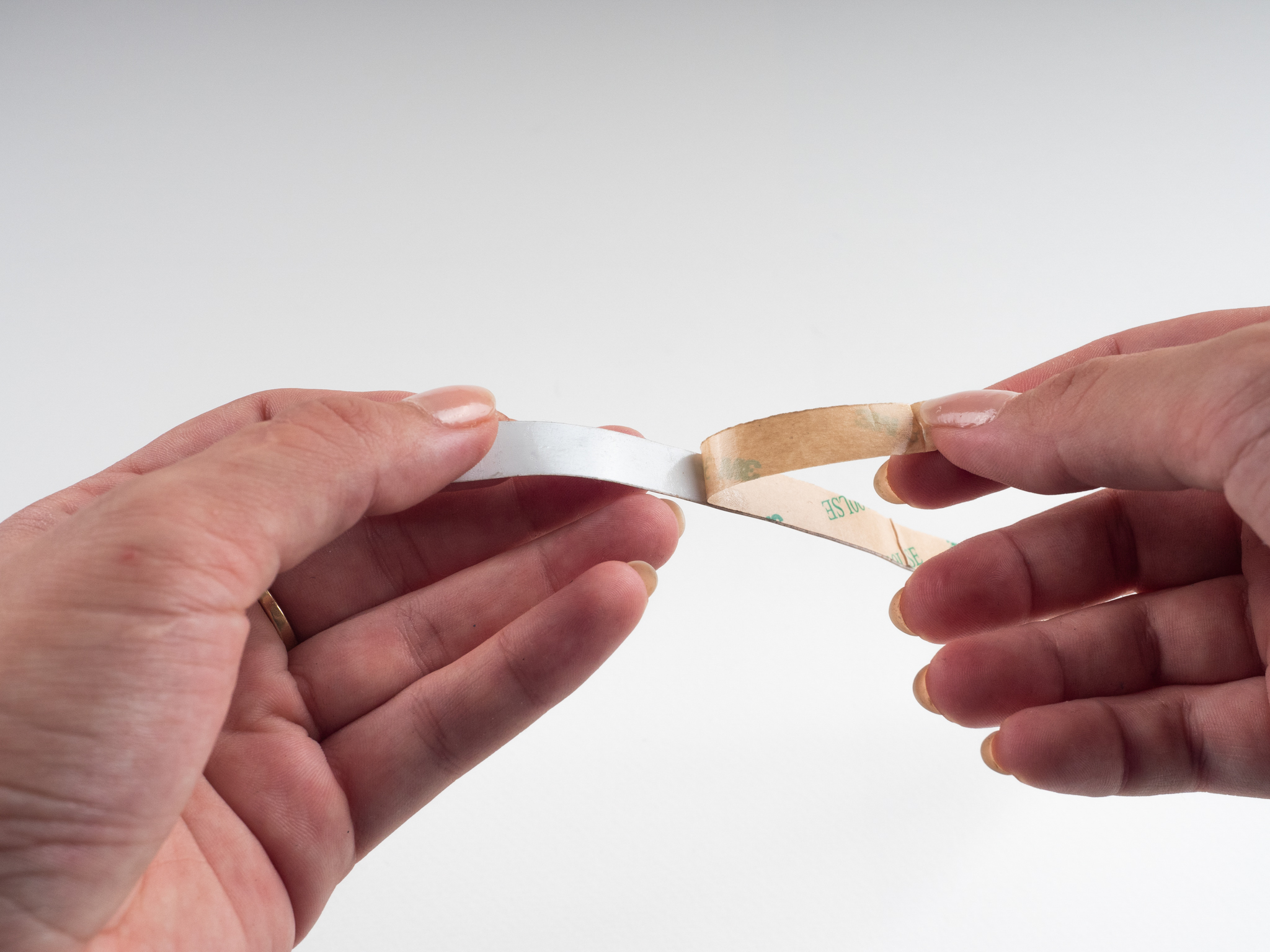

Bild: Der LED-Streifen muss fest auf der Oberfläche haften. Quelle: LedSolution.at

Steuerung von LED-Streifen

Die meisten LED-Streifen sind dimmbar, d. h. Sie können die Lichtintensität regulieren. Dies geschieht mithilfe sogenannter Dimmer. In unserem Sortiment finden Sie zahlreiche Dimmoptionen und -lösungen.

Der Dimmer wird zwischen Stromversorgung und LED-Streifen installiert und reguliert die Lichtleistung durch Anpassung der Spannung.

Eine sehr ähnliche Funktion erfüllen Controller für RGB-, RGBW- oder CCT-Farb-LED-Streifen. Neben dem Dimmen können Sie damit auch die Farbe oder Farbtemperatur des Lichts steuern.

Receiver werden nach ihrer Kommunikationsmethode unterteilt:

Manuell - Steuerung per Berührung
IR - Die Kommunikation zwischen Receiver und Fernbedienung erfolgt über ein Infrarotsignal. Eine direkte Sichtverbindung zum Receiver ist erforderlich
RF - Die Kommunikation zwischen Receiver und Fernbedienung erfolgt über Funkwellen. Der Receiver kann hinter einer Trockenbauwand oder in einem Schrank versteckt werden
Bluetooth - der Receiver kann über ein mobiles Gerät mit Bluetooth gesteuert werden
Zigbee - die Kommunikation basiert auf dem Zigbee-Protokoll. Diese Controller können in SMART-Systeme verschiedener Hersteller (Philips, Amazon, Google) integriert werden

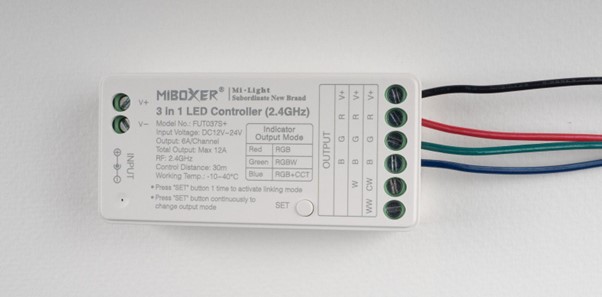

Der Receiver (Controller) kann entweder über den integrierten Klemmenblock (je nach Modell) oder über verschiedene Steckverbinder an den LED-Streifen oder die Stromversorgung angeschlossen werden.

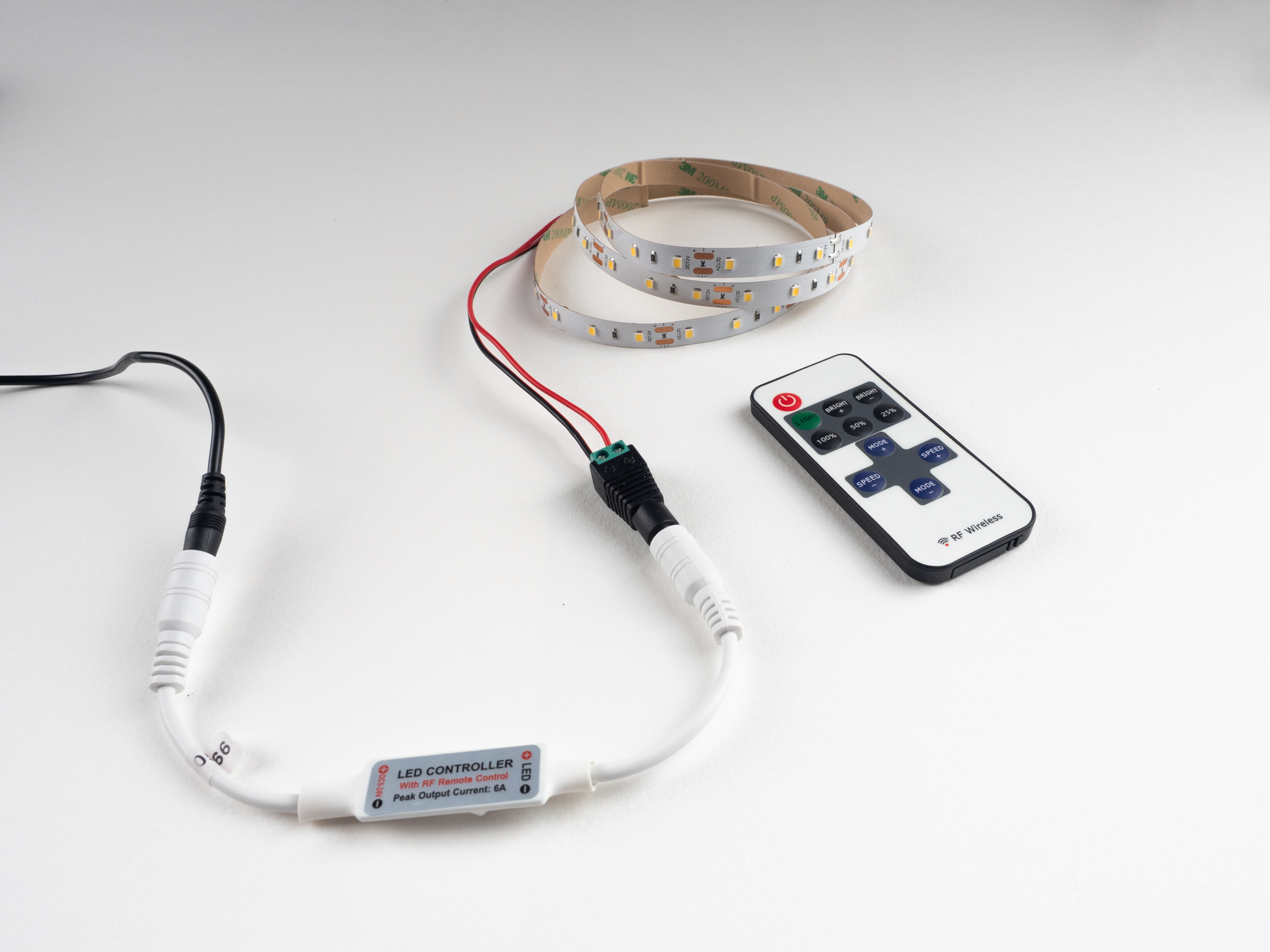

Bild: Anschluss eines LED-Streifens an einen Controller. Quelle: LedSolution.at

ACHTUNG! Wie andere Komponenten haben auch Receiver eine maximale Nennlast, die eingehalten werden muss. Dieser Wert ist in den Produktspezifikationen angegeben. Wenn Sie sich über die Kompatibilität des Receivers in Ihrer Konfiguration nicht sicher sind, wenden Sie sich bitte an uns.
