Smarte Steuerung von LED-Leuchten mit dem dimLED-System
Home > Blog über LED-Beleuchtung > Tipps und Ratschläge > Smarte Steuerung von LED-Leuchten mit dem dimLED-System
Das dimLED-System bietet eine komfortable Möglichkeit, LED-Beleuchtung ohne aufwendige Eingriffe in die Elektroinstallation zu steuern. Mit einer Funkfernbedienung oder einem Wandcontroller können Sie die Beleuchtung ein- und ausschalten, dimmen oder in mehrere separat steuerbare Zonen aufteilen. Bei farbigen LED-Streifen lassen sich außerdem die Lichtfarbe, verschiedene Lichteffekte oder die Farbtemperatur des weißen Lichts einstellen.
Das System eignet sich für Wohnungen, Büros, Verkaufsräume sowie weitere gewerblich genutzte Bereiche. Es kann beispielsweise für die Beleuchtung von Küchenarbeitsplatten, Wohnzimmern, Schlafzimmern, Möbeln, Auslagen oder abgehängten Decken verwendet werden.

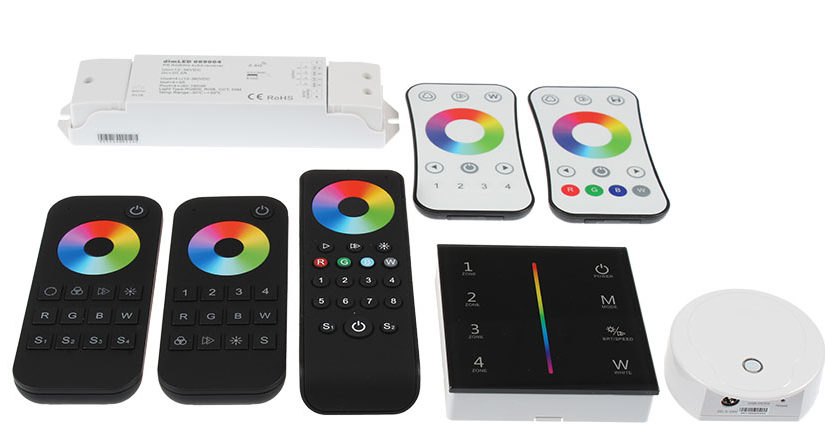

Wie funktioniert das dimLED-System?
Die Grundlage des Systems bildet ein dimLED-Empfänger, der zwischen dem Netzteil und der LED-Beleuchtung angeschlossen wird. Der Empfänger verarbeitet die Befehle des Funkcontrollers und passt die Beleuchtung entsprechend an.
Die Kommunikation zwischen Controller und Empfänger erfolgt über ein Funksignal. Im Gegensatz zu Infrarot-Fernbedienungen ist daher keine direkte Sichtverbindung zwischen den beiden Geräten erforderlich. Der Empfänger kann beispielsweise in einem Möbelstück, hinter einer Gipskartonwand oder in einem Installationsbereich verborgen werden.
Die tatsächliche Reichweite hängt von der jeweiligen Umgebung und den verwendeten Baumaterialien ab. Metallkonstruktionen, Blechabdeckungen oder Stahlbeton können die Ausbreitung des Signals einschränken.
Wie wählt man den passenden dimLED-Empfänger?
Der Empfänger muss immer passend zur Art der LED-Beleuchtung, zur Betriebsspannung und zur Gesamtleistung ausgewählt werden.
Einfarbige LED-Streifen
Für einen einfarbigen LED-Streifen benötigen Sie einen Empfänger für einfarbige LED-Beleuchtung. Damit können Sie den LED-Streifen ein- und ausschalten sowie stufenlos dimmen.
Diese Lösung eignet sich beispielsweise für die Beleuchtung von Küchenarbeitsplatten, Regalen, Möbeln, Stiegen oder für die indirekte Deckenbeleuchtung.
CCT-LED-Streifen
Bei CCT-LED-Streifen kann neben der Helligkeit auch die Farbtemperatur des weißen Lichts verändert werden. So lässt sich das Licht von einem warmen, gemütlichen Weiß bis zu einem kühleren Weiß für konzentriertes Arbeiten einstellen.
Für einen CCT-LED-Streifen benötigen Sie einen CCT-Empfänger und einen kompatiblen CCT-Controller.
RGB-LED-Streifen
Bei RGB-LED-Streifen können Sie die Lichtfarbe und die Helligkeit verändern. Einige Controller ermöglichen außerdem die Auswahl dynamischer Lichteffekte.
RGB-Beleuchtung eignet sich besonders als dekorative Hintergrundbeleuchtung für Wohnzimmer, TV-Wände, Bars, Auslagen oder gewerblich genutzte Räume.
RGBW- und RGB+CCT-LED-Streifen
RGBW-LED-Streifen kombinieren farbiges RGB-Licht mit einem separaten weißen Kanal. Bei RGB+CCT-LED-Streifen kann zusätzlich die Farbtemperatur des weißen Lichts eingestellt werden.
Für diese Arten von LED-Streifen benötigen Sie einen Empfänger und einen Controller, die für die entsprechende Anzahl an Kanälen ausgelegt sind. Achten Sie daher darauf, alle Komponenten als miteinander kompatibles System auszuwählen.
Wie wird die erforderliche Leistung des Empfängers berechnet?
Berechnen Sie vor der Auswahl des Empfängers die Gesamtleistung der angeschlossenen LED-Beleuchtung.
Dazu multiplizieren Sie die Leistungsaufnahme pro Meter mit der Gesamtlänge des LED-Streifens. Hat ein LED-Streifen beispielsweise eine Leistung von 10 W/m und wird auf einer Länge von 5 Metern verwendet, beträgt die Gesamtleistung 50 W.
Die maximale Belastbarkeit des Empfängers darf nicht überschritten werden. Zusätzlich empfiehlt es sich, eine ausreichende Leistungsreserve einzuplanen. Bei größeren Installationen können mehrere Empfänger oder ein geeigneter Signalverstärker erforderlich sein.
Kontrollieren Sie auch die Betriebsspannung der gesamten Anlage. LED-Streifen, Empfänger und Netzteil müssen mit derselben Spannung arbeiten, beispielsweise mit 12 V oder 24 V.
Funkfernbedienungen, Wandcontroller und Mehrzonensteuerung
Je nach Zusammenstellung können mit dem dimLED-System unterschiedliche Arten von Controllern verwendet werden.
Handfernbedienungen
Handfernbedienungen ermöglichen eine bequeme Steuerung der Beleuchtung, beispielsweise vom Sofa, vom Bett oder vom Arbeitsplatz aus. Sie sind als Einkanal- sowie als Mehrzonen-Controller erhältlich.
Wandcontroller
Ein Wandcontroller ersetzt oder ergänzt die klassische Lichtsteuerung an der Wand. Je nach Modell erfolgt die Bedienung über Tasten, eine berührungsempfindliche Oberfläche oder einen Drehregler.
Einige Wandmodelle dienen ausschließlich als kabellose Controller. Andere können gleichzeitig auch die Funktion eines Empfängers übernehmen.
Controller für einen Wandtaster
Ein spezieller Controller kann hinter einem handelsüblichen Wandtaster installiert werden. Dadurch können Sie ein einheitliches Design der Schalter im gesamten Innenbereich beibehalten.
Mit einem kurzen Tastendruck wird die Beleuchtung üblicherweise ein- oder ausgeschaltet. Durch längeres Drücken lässt sich die Helligkeit regulieren. Dafür muss ein Taster verwendet werden, der nach dem Drücken wieder in seine Ausgangsposition zurückkehrt.
Mehrzonensteuerung
Mit einem Mehrzonen-Controller können mehrere Lichtkreise unabhängig voneinander gesteuert werden. So lassen sich mit nur einem Controller beispielsweise die Beleuchtung der Küchenarbeitsplatte, des Wohnbereichs und des Esstisches separat bedienen.
Jede Zone kann einen oder mehrere gekoppelte Empfänger enthalten. Empfänger, die derselben Zone zugeordnet sind, werden anschließend gemeinsam gesteuert.
Kann die Beleuchtung von mehreren Stellen aus gesteuert werden?
Bei kompatiblen Produkten können mehrere Controller mit einem Empfänger gekoppelt werden. Dadurch lässt sich dieselbe Beleuchtung beispielsweise sowohl über einen Wandcontroller neben der Tür als auch über eine Fernbedienung beim Bett steuern.
Umgekehrt können auch mehrere Empfänger mit einem Controller verbunden werden. Auf diese Weise entsteht eine Gruppe von Leuchten, die gleichzeitig ein- und ausgeschaltet oder gedimmt werden kann.
Die konkreten Kopplungsmöglichkeiten können sich je nach Modell unterscheiden. Beachten Sie daher immer die Angaben in der jeweiligen Produktbeschreibung.
Steuerung über das Smartphone
Ausgewählte Geräte ermöglichen außerdem eine Erweiterung um die Steuerung per Smartphone. Der verfügbare Funktionsumfang hängt vom jeweiligen Empfänger, Gateway oder WLAN-Modul ab.
Die mobile Steuerung kann klassische Funkfernbedienungen und Wandcontroller ergänzen. Sie müssen sich daher nicht ausschließlich auf das Smartphone verlassen und können die Beleuchtung weiterhin auf herkömmliche Weise bedienen.
