Wie rüstet man Leuchtstoffleuchten auf LED-Röhren um?

Home > Blog über LED-Beleuchtung > Anleitungen > Wie rüstet man Leuchtstoffleuchten auf LED-Röhren um?

Möchten Sie klassische Leuchtstoffröhren durch LED-Röhren ersetzen? Die Art des Austauschs hängt davon ab, ob Ihre Leuchte einen Starter mit magnetischem Vorschaltgerät oder ein elektronisches Vorschaltgerät verwendet. Bei älteren Leuchten ist der Austausch oft sehr einfach, während modernere Leuchten eine fachgerechte Anpassung der Elektroinstallation erfordern. In dieser Anleitung erklären wir Ihnen, wie Sie den Leuchtentyp erkennen, wie Sie eine LED-Röhre richtig anschließen und worauf Sie hinsichtlich Sicherheit und gesetzlicher Vorschriften achten sollten.

Was Sie für die Umstellung auf LED benötigen

Wie wählt man die richtige LED-Beleuchtung? Wir haben eine Übersicht der Produkte zusammengestellt, die beim Austausch klassischer Leuchtstoffröhren durch LED-Röhren am häufigsten verwendet werden.

• LED-Röhren T8 – der gängigste Ersatz für klassische Leuchtstoffröhren mit G13-Sockel (60 cm, 90 cm, 120 cm und 150 cm)
• LED-Röhren T5 – für schmalere Leuchtstoffleuchten
• LED-Starter und Zubehör – LED-Starter, G13-Sockel, Fassungen und weitere Komponenten
• LED-Leuchtstoffleisten und Leuchtstoffröhren – wenn Sie die komplette Leuchte austauschen möchten
• LED-Röhren Sets mit Leuchten – Röhre und Leuchte in einem Set, wenn Sie die alte Leuchte komplett ersetzen
• Feuchtraumleuchten für LED-Röhren – für Garage, Keller, Werkstatt und andere Räume mit Staub oder Feuchtigkeit



Tipp: Sie sind sich nicht sicher, welche LED-Röhre Sie wählen sollen? In den meisten Fällen reicht es aus, die ursprüngliche Leuchtstoffröhre durch eine LED-Röhre gleicher Länge mit demselben G13-Sockel (T8) zu ersetzen.

Warum von einer Leuchtstoffröhre auf eine LED-Röhre umsteigen?

Klassische Leuchtstoffröhren waren viele Jahre Standard in Büros, Schulen, Lagern und Industrieobjekten. Moderne T8-LED-Röhren bieten jedoch deutlich bessere Parameter und stellen in den meisten Fällen die vorteilhaftere Lösung dar.

Zu den wichtigsten Vorteilen von LED-Röhren gehören:

• geringerer Stromverbrauch (üblicherweise um 40–60 %),
• längere Lebensdauer,
• sofortige volle Lichtleistung ohne Flackern,
• höhere Schaltfestigkeit,
• geringere Wartungskosten,
• sie enthalten kein Quecksilber.



Wenn die Leuchten mehrere Stunden täglich in Betrieb sind, amortisiert sich die Investition meist sehr schnell. Die größten Einsparungen bringt der Austausch in Unternehmen, Lagern, Produktionshallen, Schulen oder Bürogebäuden.

Wie erkenne ich den Leuchtentyp – Starter mit Vorschaltgerät oder elektronisches Vorschaltgerät?

Bevor Sie mit dem Austausch der Leuchtstoffröhren gegen LED-Röhren beginnen, ist es wichtig festzustellen, welchen Leuchtentyp Sie haben. Es gibt zwei grundlegende Bauarten.

Leuchte mit Starter und magnetischem Vorschaltgerät

Dabei handelt es sich um einen älteren Leuchtentyp. Sie erkennen ihn an dem runden Starter, der sich meist neben der Leuchtstoffröhre befindet.

Eine solche Leuchte enthält:

• Starter,
• magnetisches Vorschaltgerät.



Gerade bei diesen Leuchten ist der Austausch gegen LED meist am einfachsten.

Leuchte mit elektronischem Vorschaltgerät

Neuere Leuchten haben überhaupt keinen Starter mehr. Stattdessen verwenden sie ein elektronisches Vorschaltgerät, das meist im Inneren der Leuchte verborgen ist. Bei diesen Leuchten muss das elektronische Vorschaltgerät abgeklemmt und die Leuchte entsprechend dem verwendeten LED-Röhrentyp angepasst werden.

Warum ist das wichtig?

Jeder Leuchtentyp erfordert eine andere Anschlussart der LED-Röhre. Ein falscher Anschluss kann dazu führen, dass die Lichtquelle nicht funktioniert oder beschädigt wird.

Was bedeutet einseitiger und zweiseitiger Anschluss einer LED-Röhre?

Auf dem Markt gibt es keine einheitliche Norm für die Stromversorgung von LED-Röhren. Daher können Sie auf zwei Anschlussarten stoßen. Prüfen Sie vor der Montage immer, welche Anschlussart Ihre LED-Röhre verwendet. Die Information ist in der Regel auf dem Produktetikett oder in der technischen Dokumentation angegeben.

Einseitiger Anschluss der LED-Röhre

Beim einseitigen Anschluss werden sowohl der Phasenleiter als auch der Neutralleiter an einem Ende der Röhre angeschlossen. Das andere Ende dient lediglich der mechanischen Befestigung. Diese Anschlussart gilt heute als sicherer und wird von einem großen Teil der Hersteller verwendet.



Zweiseitiger Anschluss der LED-Röhre

Die beidseitige Verkabelung basiert auf dem Prinzip klassischer Leuchtstoffröhren. Der Phasenleiter wird an einem Ende der Röhre angeschlossen,  der Neutralleiter am anderen Ende. Beim Austausch der LED-Röhre muss die Verkabelung der Leuchte genau dem Typ der verwendeten Lichtquelle entsprechen.



Wie schließt man eine LED-Röhre in einer Leuchte mit Starter und Drossel an?

Wenn Ihre Leuchte einen klassischen Starter und ein magnetisches Vorschaltgerät enthält, ist der Austausch meist am einfachsten. In den meisten Fällen genügt es, den klassischen Starter durch einen LED-Starter zu ersetzen und eine neue LED-Röhre einzusetzen. Bei LED-Röhren mit zweiseitiger Stromversorgung wird meist kein LED-Starter verwendet. Maßgeblich ist die Empfehlung des Herstellers.

Wie nimmt man die Abdeckung einer Leuchtstoffleuchte ab?

Schalten Sie vor dem Öffnen der Leuchte immer den Strom ab, idealerweise über den entsprechenden Leitungsschutzschalter, und lassen Sie die Leuchtstoffröhre abkühlen. Die Art der Abdeckung unterscheidet sich je nach Konstruktion der Leuchte, daher darf die Abdeckung niemals mit Gewalt gelöst werden.

Bei einer Wannenleuchte ist die Kunststoffabdeckung meist mit Metall- oder Kunststoffclips an den Seiten befestigt. Lösen Sie die Clips nacheinander und halten Sie die Abdeckung fest, damit sie nach dem Lösen nicht herunterfällt. Bei manchen Modellen muss die Abdeckung zunächst leicht zusammengedrückt, zur Seite geschoben oder aus einer Nut ausgehängt werden.

Bei einer Lichtleistenleuchte kann die Leuchtstoffröhre vollständig offen liegen oder durch eine schmale aufsteckbare Abdeckung geschützt sein. Diese wird üblicherweise durch vorsichtiges Drücken der Seitenkanten und Ziehen nach unten gelöst. Ist die Abdeckung mit Schrauben befestigt, lösen Sie diese zunächst mit einem geeigneten Schraubendreher.

Nach dem Abnehmen der Abdeckung können Sie die ursprüngliche Leuchtstoffröhre herausnehmen und feststellen, ob die Leuchte einen Starter, ein magnetisches Vorschaltgerät oder ein elektronisches Vorschaltgerät enthält.

Nehmen Sie die Abdeckung der Leuchte ab.	Stellen Sie sicher, dass die Leuchte vom Stromnetz getrennt ist, und nehmen Sie die Leuchtstoffröhren heraus.
Suchen Sie den Starter.	Drehen Sie ihn leicht und nehmen Sie ihn heraus.
Ersetzen Sie ihn durch den der LED-Röhre beiliegenden LED-Starter.	Installieren Sie die LED-Röhren.



Wie schließt man eine LED-Röhre in einer Leuchte mit elektronischem Vorschaltgerät an?

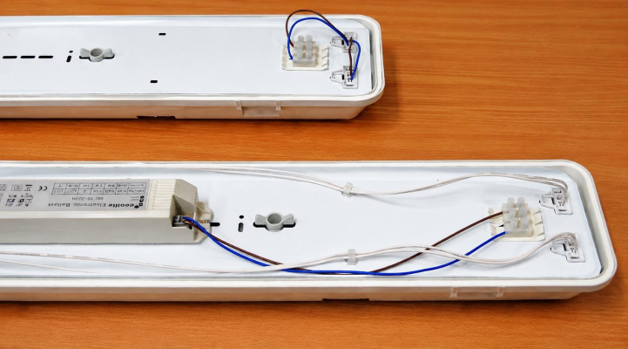

Modernere Leuchtstoffleuchten verwenden weder einen klassischen Starter noch ein magnetisches Vorschaltgerät. Stattdessen enthalten sie ein elektronisches Vorschaltgerät (EVG), das die Leuchtstoffröhre mit Strom versorgt.

Bei der Umstellung auf LED-Röhren muss dieses Vorschaltgerät vollständig abgeklemmt oder entfernt werden. LED-Röhren arbeiten nämlich direkt mit der Netzspannung von 230 V und benötigen das elektronische Vorschaltgerät nicht mehr.

Im Gegensatz zu Leuchten mit Starter handelt es sich hier um einen Eingriff in die Elektroinstallation der Leuchte, der von einer qualifizierten Elektrofachkraft durchgeführt werden sollte.

Die Vorgehensweise unterscheidet sich je nachdem, ob Sie Folgendes verwenden:

• eine LED-Röhre mit einseitiger Stromversorgung,
• oder eine LED-Röhre mit zweiseitiger Stromversorgung.



Richten Sie sich daher immer nach dem vom Hersteller der LED-Röhre mitgelieferten Anschlussplan.



Welche Länge und Leistung der LED-Röhre sollten Sie wählen?

Beim Austausch einer klassischen Leuchtstoffröhre gegen eine LED-Röhre ist es am wichtigsten, dieselbe Länge und denselben Sockel beizubehalten.

In den meisten gängigen Leuchten werden T8-LED-Röhren mit G13-Sockel verwendet.

Länge der ursprünglichen Leuchtstoffröhre	Sockel	Typische LED-Leistung*	Ersetzt klassische Leuchtstoffröhre
60 cm	G13 (T8)	9–10 W	18 W
90 cm	G13 (T8)	14 W	30 W
120 cm	G13 (T8)	18 W	36 W
150 cm	G13 (T8)	22–24 W	58 W

*Die Leistungen können je nach konkretem Modell des Herstellers abweichen.

Wenn Sie eine schmalere Leuchtstoffleuchte mit G5-Sockel haben, benötigen Sie T5-LED-Röhren.

Vor der Bestellung empfehlen wir zu prüfen:

• die Länge der ursprünglichen Leuchtstoffröhre,
• den Sockeltyp (G13 oder G5),
• die Anschlussart der LED-Röhre (einseitig oder zweiseitig).



Übersicht nach Leuchtentyp

Leuchtentyp	Was ist zu tun	Empfohlener Schwierigkeitsgrad
Starter + magnetisches Vorschaltgerät	Starter durch LED-Starter ersetzen (oder je nach Röhrentyp entfernen)	Für normale Benutzer geeignet*
Starter + Entfernung des Vorschaltgeräts	Leuchte umverdrahten	Elektrofachkraft
Elektronisches Vorschaltgerät	Vorschaltgerät abklemmen und Leuchte umverdrahten	Elektrofachkraft

*Nur wenn kein Eingriff in die Elektroinstallation der Leuchte erforderlich ist.

Worauf ist bei der Umstellung auf LED zu achten?

Der bloße Austausch der Lichtquelle ist eine Sache, bei Änderungen an der Leuchte müssen jedoch auch Sicherheits- und gesetzliche Anforderungen eingehalten werden.

Wird die Elektroinstallation der Leuchte verändert (zum Beispiel durch Entfernen des elektronischen Vorschaltgeräts oder der magnetischen Drossel), geht die Verantwortung für die umgebaute Leuchte auf die Person oder das Unternehmen über, das die Änderung durchgeführt hat.

In diesem Fall ist Folgendes erforderlich:

• eine sichere Ausführung der Änderung sicherzustellen,
• die elektromagnetische Verträglichkeit des Gerätes zu erhalten,
• die einschlägigen Sicherheitsnormen einzuhalten,
• die umgebaute Leuchte mit einem neuen Typenschild zu kennzeichnen.



Das neue Typenschild sollte insbesondere Folgendes enthalten:

• Schutzart (IP),
• Betriebstemperatur,
• Anzahl und Leistung der verwendeten LED-Röhren,
• Identifikation der Person oder des Unternehmens, die bzw. das die Änderung durchgeführt hat,
• Datum der Durchführung der Änderung.



Wenn Sie sich bei der richtigen Vorgehensweise nicht sicher sind oder eine größere Anzahl von Leuchten umrüsten, empfehlen wir, eine fachgerechte Montageleistung in Anspruch zu nehmen.



FAQ - Häufig gestellte Fragen

Wie schließe ich eine LED-Röhre anstelle einer klassischen Leuchtstoffröhre an?
Das hängt vom Leuchtentyp ab. Bei einer Leuchte mit Starter und Drossel entfernen Sie den klassischen Starter, ersetzen ihn durch einen LED-Starter und setzen eine T8-LED-Röhre ein. Bei einer Leuchte mit elektronischem Vorschaltgerät muss das Vorschaltgerät abgeklemmt und die Röhre je nach Anschlussart direkt an 230 V angeschlossen werden. Die Arbeiten dürfen nur von einer fachlich qualifizierten Person durchgeführt werden.

Was ist der Unterschied zwischen einseitigem und zweiseitigem Anschluss einer LED-Röhre?
Beim einseitigen Anschluss werden Phase und Neutralleiter zu einer Endkappe der Röhre geführt, die andere Seite dient nur der Befestigung. Beim zweiseitigen Anschluss liegt die Phase an einem Ende und der Neutralleiter am anderen. Die Anschlussart muss genau zur jeweiligen LED-Röhre passen, sonst leuchtet sie nicht oder wird beschädigt. Die Anschlussart ist bei jedem Produkt in der Kategorie T8-LED-Röhren angegeben.

Muss ich bei der Umstellung auf LED Starter und Drossel entfernen?
Bei Leuchten mit Starter genügt es, den Starter durch einen LED-Starter zu ersetzen, der meist im Lieferumfang der Röhre enthalten ist oder über das Zubehör ergänzt werden kann. Das magnetische Vorschaltgerät können Sie belassen, es erhöht jedoch den Verbrauch, daher empfehlen wir für maximale Einsparung, es abzuklemmen. Bei Leuchten mit elektronischem Vorschaltgerät muss das Vorschaltgerät immer abgeklemmt werden. Dieser Eingriff sollte von einer Elektrofachkraft durchgeführt werden.

Welche Länge der LED-Röhre benötige ich?
LED-Röhren ersetzen klassische Leuchtstoffröhren in denselben Längen, am häufigsten 60 cm, 120 cm und 150 cm mit G13-Sockel (T8). Wählen Sie die Länge entsprechend der ursprünglichen Leuchtstoffröhre; in die bestehende Leuchte passt dieselbe Länge mit demselben Sockel. Die Leistung in Watt ist bei LED bei vergleichbarer Helligkeit meist ungefähr halb so hoch. Nach Länge können Sie in der Kategorie T8-LED-Röhren auswählen.

Muss der Austausch einer Leuchtstoffröhre gegen LED von einer Elektrofachkraft durchgeführt werden?
Einen einfachen Austausch bei einer Leuchte mit Starter (Starter entfernen, LED-Starter und Röhre einsetzen) können Sie auch ohne elektrotechnische Ausbildung durchführen. Sobald Sie jedoch in die Verdrahtung eingreifen (Drossel oder elektronisches Vorschaltgerät abklemmen, Umverdrahtung auf 230 V), sollte die Änderung von einer befugten Elektrofachkraft durchgeführt werden. Nach dem Umbau muss die Leuchte außerdem mit einem neuen Typenschild mit den Parametern gekennzeichnet werden.
