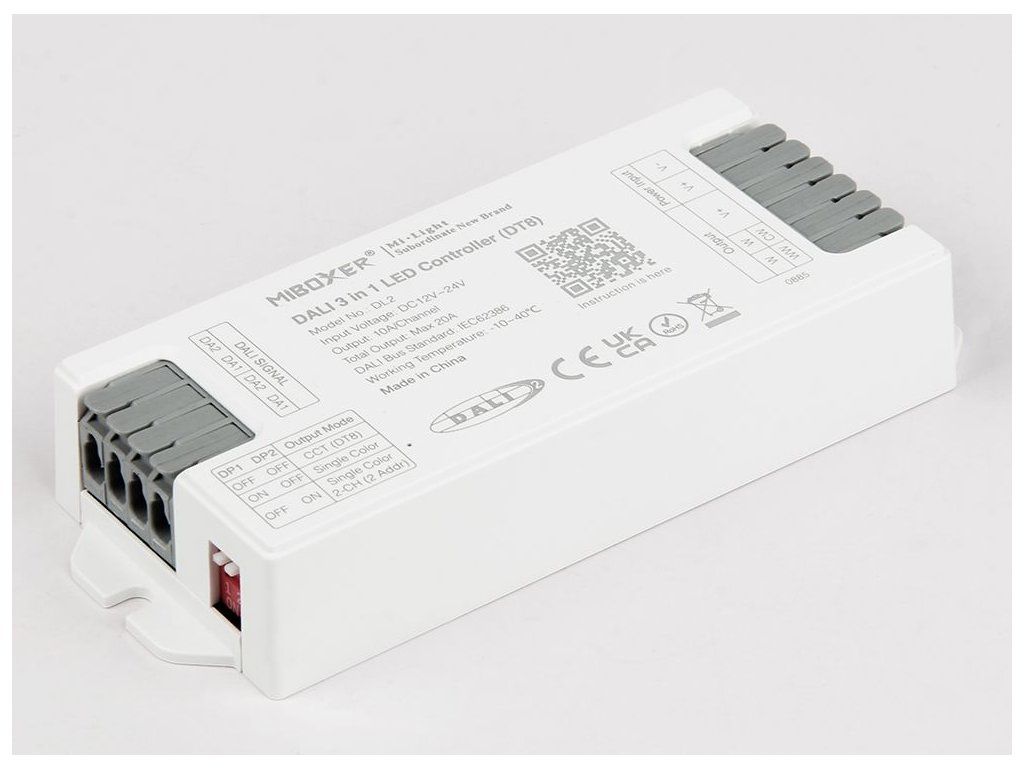

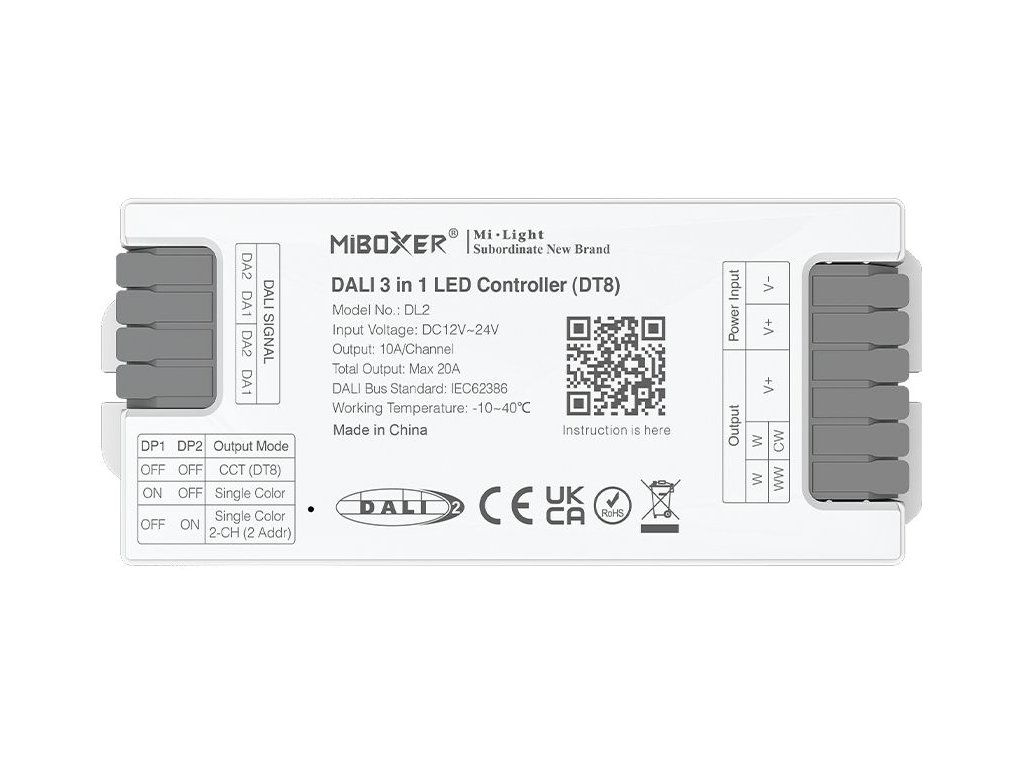

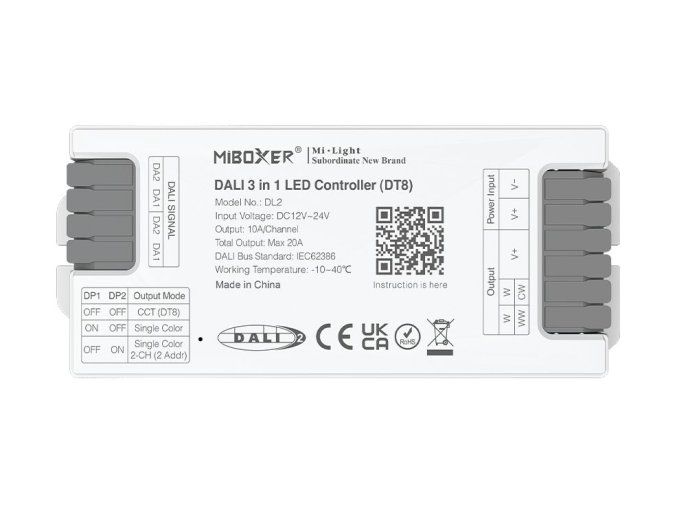

Mi-Light MiBoxer DALI 3-in-1 Empfänger für einfarbige und CCT LED-Streifen

Empfänger für LED-Produkte der Serie Mi-Light / MiBoxer, zur Steuerung von einfarbigen und CCT LED-Streifen in Beleuchtungssteuerungssystemen DALI. Der Empfänger wird zwischen Netzteil und LED-Streifen angeschlossen und ermöglicht das Ein- und Ausschalten, das stufenlose Dimmen und, im Falle von CCT-LED-Streifen, auch die Regelung der Farbtemperatur.

Die Kommunikation erfolgt über den DALI-Bus (Digital Addressable Lighting Interface) gemäß Standard IEC62386. Der Empfänger ist kompatibel mit DALI-2 und unterstützt die Steuerung von Helligkeit und Farbtemperatur innerhalb eines Geräts. Dadurch eignet er sich für kommerzielle Installationen, Büros, Hotels und andere Projekte mit zentraler Lichtsteuerung.

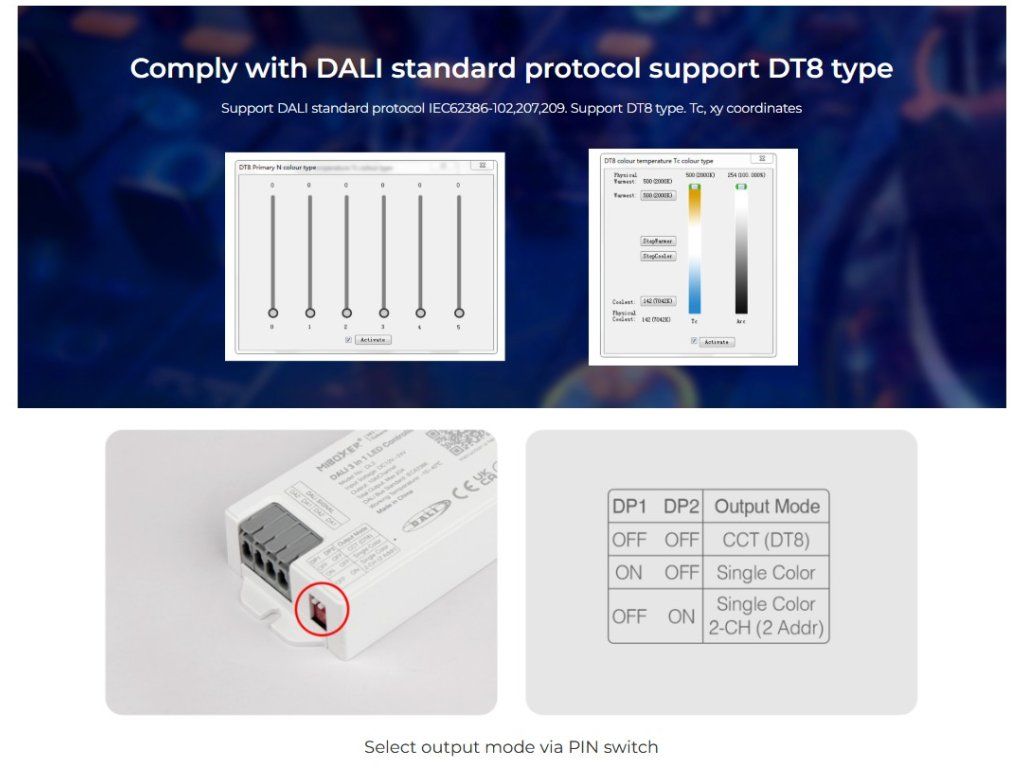

Der Empfänger unterstützt drei Betriebsmodi – Modus für einfarbige LED-Streifen, 2-Kanal-Modus zur separaten Steuerung zweier einfarbiger Kreise und Modus für CCT LED-Streifen mit Regelung von Kaltweiß (DT8). Die Moduswahl erfolgt direkt am Gerät.

Im Modus für einfarbige Beleuchtung können ein oder zwei separat gesteuerte Ausgänge (Doppeladresse) genutzt werden. Im CCT-Modus erfolgt die Steuerung über einen DALI-Adresspunkt (DT8), der eine gleichzeitige Regelung von Helligkeit und Weißtemperatur ermöglicht.

Beleuchtungssteuerung:

Die Beleuchtung kann auf verschiedene Arten gesteuert werden:

• mit DALI-Steuereinheiten oder übergeordneten Systemen,

• mit DALI-Bedienfeldern und Tasteninterfaces Mi-Light / MiBoxer,

• Integration in Smart-Building-Systeme (z.B. KNX, Loxone etc.).

Eigenschaften des Empfängers:

• Kommunikation über DALI-Bus gemäß Standard IEC62386 (DALI-2),

• Unterstützung für einfarbige und CCT-LED-Streifen,

• drei Betriebsmodi (einfarbig / Zweikanal / CCT – DT8),

• Stufenloses Dimmen und Weißabgleichsregelung,

• Möglichkeit zur Steuerung mehrerer Zonen innerhalb des DALI-Systems,

• Schutz vor Verpolung, Kurzschluss und Überlastung,

• automatische Wiederherstellung der Funktion nach einem Fehlerzustand.

Für die Steuerung mehrerer separater Kreise ist es notwendig, für jeden Kreis einen Empfänger zu verwenden oder die Adressierung innerhalb des DALI-Systems korrekt einzustellen.

Es ist ratsam, die Originalverpackung des Produkts aufzubewahren. Bei Unzufriedenheit oder Inkompatibilität mit einem anderen System kann die Ware innerhalb von 14 Tagen zurückgegeben werden.

Für eine korrekte Funktion wird empfohlen, den Empfänger in einem Abstand von mindestens 30–50 cm von Quellen elektromagnetischer Störungen wie Metallkonstruktionen, AC 230 V Leitungen, Transformatoren, LED-Treibern oder Aluminiumprofilen zu installieren. Wenn möglich, ist es ratsam, den Empfänger so auszurichten, dass die Beschriftung am Gerät zum Controller zeigt. Der Empfänger kann versteckt installiert werden (z. B. hinter Gipskartonplatten, in einem Schrank oder einer Anschlussdose) und erfordert keine direkte Sichtverbindung zwischen Empfänger und Controller.
